電動伸縮蝶閥
一、電動伸縮蝶閥 產品概述
本公司經營的電動伸縮蝶閥是由角行程電動執行器于伸縮蝶閥組成，電動執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。電動伸縮蝶閥其主要特點如下：
1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；
2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。
一、電動伸縮蝶閥 產品概述
|
本公司經營的電動伸縮蝶閥是由角行程電動執行器于伸縮蝶閥組成，電動執行器采用一體化設計，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。電動伸縮蝶閥其主要特點如下： |
|
|

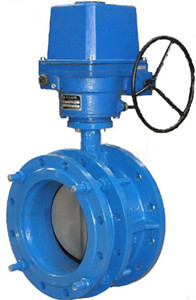

SD941X電動伸縮蝶閥
|
二、電動伸縮蝶閥 主要技術參數
| 閥體形式 | 直通鑄造閥體 |
|---|---|
| 公稱通徑 | DN50～2000mm |
| 公稱壓力 | PN0.6、1.0、1.6 |
| 法蘭標準 | JB、ANSI、GB、HG、JIS等 |
| 連接形式 | 法蘭式 |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
| 閥板形式 | 垂直式蝶板 |
| 流量特性 | 開關型(線性)、調節型(近似等百分比) |
三、電動伸縮蝶閥 執行器參數及特點
| 電源電壓 | AC220/380V，50/60Hz |
|---|---|
| 輸出力矩 | 50N·M～2000N·M |
| 動作范圍 | 0～90° 0～360° |
| 動作時間 | 15秒/30秒/60秒 |
| 保護裝置 | 過熱保護 |
| 環境溫度 | -30°～60° |
| 手動操作 | 同附帶手柄操作 |
| 限位 | 電氣、機械二重限位 |
| 防護等級 | 相當于IP-65 |
| 防爆等級 | ExdII BT4；特殊要求可定制ExdII BT6 |
| 位置測量 | 可選裝開關或電位計 |
| 驅動電機 | 8W/E |
| 進線接口 | PE1/2〞進線線鎖 |
|
執行器特點： |
|
四、電動伸縮蝶閥 主要零件材料
| 序號 | 零件名稱 | 材料名稱 |
|---|---|---|
| 1 | 底座 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 2 | 下閥軸 | 銅合金、304、316 |
| 3 | 閥體 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 4 | 閥板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 5 | 銷軸 | 25、35、45 |
| 6 | 閥桿 | 2Cr13、304、316、316L |
| 7 | 壓板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 8 | 密封圈 | NBR丁晴橡膠、PTFE、PPL、304、316 |
| 9 | 伸縮節 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 10 | 填料 | 聚四氟乙烯/柔性石墨 |
| 11 | 支架 | HT200、WCB、CF3 |
| 12 | 填料壓板 | HT200、WCB、CF3、CF3M、CF8、CF8M |
| 13 | 電動執行器 | 配置執行器不同，材質也不相同 |
五、電動伸縮蝶閥 主要性能規范
| 公稱通徑DN | 50～1000(mm) | |||
|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 滲漏率 | 金屬硬密封：＜0.1×DNmm3/s (符合GB/T13927-92標準)、軟密封：零泄露 | |||
| 適用溫度 | 碳鋼：-29℃～425℃、不銹鋼：-40℃～600℃ | |||
| 適用介質 | 空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等 | |||
| 驅動形式 | 蝸桿蝸輪傳動、氣動、電動 | |||
六、電動襯膠蝶閥 主要外形圖
|
|
|
電動伸縮蝶閥 (配CH系列執行器)
|
|
七、電動襯膠蝶閥 主要外形尺寸
|
公稱 通徑 |
外形尺寸(參考值) | 法蘭尺寸和螺栓孔尺寸(標準值) | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 高度 | 結構長度L | 執行器寬度 | 0.6MPa | 1.0MPa | 1.6MPa | |||||||||||
| 毫米 | H | H1 | 最大 | 最小 | 標準 | A | B | D | D1 | n-d | D | D1 | n-d | D | D1 | n-d |
| 50 | 80 | 440 | 186 | 156 | 171 | 250 | 255 | 140 | 110 | 4-14 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 95 | 445 | 190 | 160 | 175 | 250 | 255 | 160 | 130 | 4-14 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
| 80 | 98 | 476 | 198 | 166 | 182 | 250 | 255 | 190 | 150 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 114 | 504 | 228 | 188 | 208 | 250 | 255 | 210 | 170 | 4-18 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
| 125 | 128 | 550 | 240 | 201 | 220 | 250 | 255 | 240 | 200 | 8-18 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
| 150 | 139 | 652 | 240 | 206 | 226 | 300 | 315 | 265 | 225 | 8-18 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
| 200 | 174 | 732 | 265 | 219 | 242 | 300 | 315 | 320 | 280 | 8-18 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
| 250 | 215 | 823 | 295 | 240 | 267 | 300 | 315 | 375 | 335 | 12-18 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
| 300 | 245 | 877 | 308 | 254 | 282 | 300 | 315 | 440 | 395 | 12-22 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
| 350 | 270 | 932 | 327 | 272 | 300 | 300 | 315 | 490 | 445 | 12-22 | 505 | 460 | 16-22 | 520 | 470 | 16-26 |
| 400 | 305 | 1047 | 368 | 308 | 338 | 300 | 315 | 540 | 495 | 16-22 | 565 | 515 | 16-26 | 580 | 525 | 16-30 |
| 450 | 325 | 1092 | 370 | 310 | 340 | 575 | 714 | 595 | 550 | 16-22 | 615 | 565 | 20-26 | 640 | 585 | 20-30 |
| 500 | 360 | 1182 | 392 | 332 | 362 | 575 | 714 | 645 | 600 | 20-22 | 670 | 620 | 20-26 | 715 | 650 | 20-33 |
| 600 | 445 | 1380 | 441 | 375 | 408 | 656 | 810 | 755 | 705 | 20-26 | 780 | 725 | 20-30 | 840 | 770 | 20-36 |
| 700 | 505 | 1502 | 460 | 400 | 445 | 656 | 810 | 860 | 810 | 24-26 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
| 800 | 560 | 1545 | 499 | 445 | 475 | 656 | 810 | 975 | 920 | 24-30 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
| 900 | 630 | 1710 | 520 | 460 | 490 | 785 | 863 | 1075 | 1020 | 24-30 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
| 1000 | 680 | 1805 | 600 | 530 | 565 | 785 | 863 | 1175 | 1120 | 28-30 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
| 1200 | 795 | 2096 | 675 | 571 | 623 | 785 | 863 | 1405 | 1340 | 32-33 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
| 1400 | 900 | 2296 | 760 | 684 | 722 | 790 | 1338 | 1630 | 1560 | 36-36 | 1675 | 1530 | 36-42 | 1685 | 1590 | 36-48 |
| 1600 | 1100 | 2720 | 860 | 770 | 815 | 868 | 1476 | 1830 | 1760 | 40-36 | 1915 | 1820 | 40-48 | 1930 | 1820 | 40-56 |
| 1800 | 1124 | 2830 | 930 | 830 | 880 | 868 | 1476 | 2045 | 1970 | 44-39 | 2115 | 2020 | 44-48 | 2130 | 2020 | 44-56 |
| 2000 | 1292 | 3120 | 1020 | 920 | 970 | 965 | 1600 | 2265 | 2180 | 48-48 | 2325 | 2230 | 48-48 | 2345 | 2230 | 48-62 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
