一、氣動塑料球閥 產品概述
本公司生產的霜恒牌氣動塑料球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動塑料球閥具有耐腐性、重量輕等特點，是近年來被廣泛采用的一種新型閥門，它具有以下優點：
1． 流體阻力小，其阻力系數與同長度的管段相等。
2． 結構簡單、體積小、重量輕。
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
一、氣動塑料球閥 產品概述
|
本公司生產的霜恒牌氣動塑料球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動塑料球閥具有耐腐性、重量輕等特點，是近年來被廣泛采用的一種新型閥門，它具有以下優點： 1． 流體阻力小，其阻力系數與同長度的管段相等。 2． 結構簡單、體積小、重量輕。 3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。 4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。 5． 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。 6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會(huì )引起閥門密封面的侵蝕。 |
|
|

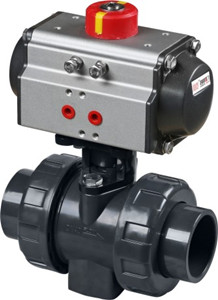

SQ611S氣動塑料球閥
|
二、氣動塑料球閥 主要技術參數
1、閥體
| 閥體形式 | 直通式 |
|---|---|
| 公稱通徑 | DN15～150mm |
| 公稱壓力 | PN1.0、1.6 MPa |
| 連接形式 | 法蘭、螺紋、由令 |
| 適用介質 | UPVC及PPR兼容的食品工業化學溶劑 |
2、執行機構
| 執行器型號 | GT、SR、ST、AT系列單(雙)作用氣動執行器 |
|---|---|
| 供氣壓力 | 0.4～0.7MPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -20～+90℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
三、氣動塑料球閥 主要零件材料
| 閥體 | UPVC、CPVC、PPR |
|---|---|
| 閥座 | PTFE |
| 閥芯 | UPVC、CPVC、PPR |
| 閥桿 | UPVC、CPVC、PPR |
四、主要外形及連接尺寸
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|---|
| G | 1/2 | 3/4 | 1" | 1-1/4 | 1-1/2 | 2" | 2-1/2 | 3" | 4" |
| L | 112 | 132 | 144 | 165 | 171 | 200 | 273 | 303 | 326 |
| L1 | 164 | 182 | 210 | 233 | 247 | 291 | 371 | 414 | 492 |
| H | 根據實際配置氣動執行器而定 | ||||||||
| L0 | 根據實際配置氣動執行器而定 | ||||||||
由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
