衛生級電動調節閥
一、衛生級電動調節閥 產品概述
ZDRS-P衛生級電動調節閥適用于各種壓力、溫度、流量等物理量調節，如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。衛生級電動調節閥采用直行程電動執行機構及衛生級調節閥閥體組成。
衛生級電動調節閥具有結構緊湊、裝拆方便、調節精度高等優點，尤其是在壓降損失小、流量大、可調范圍廣、流量精度高，完全符合IEC534-1978標準，閥門泄漏量符合ANSIB16.104標準。
衛生級電動調節閥采用角型設計確保閥門自排放，標準電子拋光，光滑表面確保清潔，無介質積存區域，不會(huì )產生潛在的污染?？焖俨鹧b閥體和閥帽，使衛生級電動調節閥打開和維修快捷容易，使過程停機時間縮短。
一、衛生級電動調節閥 產品概述
|
ZDRS-P衛生級電動調節閥適用于各種壓力、溫度、流量等物理量調節，如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。衛生級電動調節閥采用直行程電動執行機構及衛生級調節閥閥體組成。 |
 |
|
|

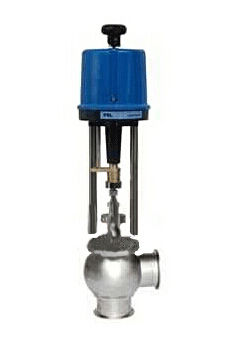

衛生級電動調節閥
|
|
二、衛生級電動調節閥 主要技術參數
1、閥體
| 閥體形式 | 角型鑄造球型閥(電子拋光處理) |
|---|---|
| 公稱通徑 | DN15～100mm |
| 公稱壓力 | PN1.0MPa |
| 法蘭標準 | 卡箍式、法蘭式（如無合同約定，將按卡箍式連接供貨） |
| 連接形式 | 法蘭(FF RF RTJ) |
| 閥蓋形式 | 標準型-17～+150℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | 三元乙丙橡膠、聚四氟乙烯 |
| 閥體材料 | 304、304L、316、316L |
2、閥內件
| 閥芯形式 | 單座柱塞型閥芯 |
|---|---|
| 流量特性 | 線性、等百分比 |
| 閥芯材料 | 不銹鋼 (304、304L、316、316L) |
3、執行器
| 執行器型號 | 3810L系列及進口執行器 |
|---|---|
| 主要技術參數 | 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP55、隔爆標志：ExdⅡBT4 (特殊可定制CT6)、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
三、衛生級電動調節閥 性能指標
| 項目 | 指標值 | ||
|---|---|---|---|
| 基本誤差% | 配3810L±2.0； 配PSL±1.0 | ||
| 回差% | 配381L ±2.0； 配PSL±1.0 | ||
| 死區% | 1.0 | ||
| 始終點偏差% | 電開 | 始點±2.5 | 終點±2.5 |
| 始點±2.5 | 終點±2.5 | ||
| 電關 | 始點 | ±2.5 | |
| 終點 | ±2.5 | ||
| 額定行程偏差% | ≤2.5 | ||
| 泄露量L/h | 0.01%×閥額定容量 | ||
| 可調范圍R | 50：1 | ||
四、衛生級電動調節閥 額定流量系數Kv、允許壓差
| 公稱通徑 DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 dN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
| 額定流量系數KV | 線性 | 5.2 | 6.3 | 6.9 | 11.2 | 17.6 | 27.5 | 44.7 | 69.3 | 110 |
| 等百分 | 4.8 | 5.6 | 6.3 | 10.5 | 16 | 25 | 40.5 | 63.6 | 100 | |
| 額定行程 | 10 | 16 | 25 | 40 | ||||||
五、衛生級電動調節閥 主要外形圖
|
|
|
|

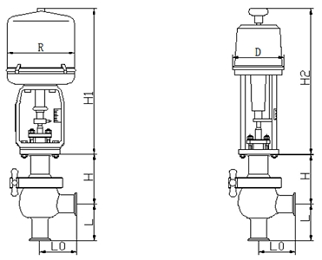

ZDRS-P衛生級電動調節閥 外形尺寸圖
|
|
六、衛生級電動調節閥 主要連接尺寸
| 公稱通徑 DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|---|
| L | 法蘭式 | 由于該閥門為訂做產品，所有外型結構尺寸需以工程師設計為準，如需詳細產品技術資料及連接尺寸，請與我公司技術部或者銷售部聯系，公司技術人員會(huì )為您提供完整的圖紙及技術資料。 | ||||||||
| 卡箍式 | ||||||||||
| H | 法蘭式 | |||||||||
| 卡箍式 | ||||||||||
| H1 | ||||||||||
| A | ||||||||||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
