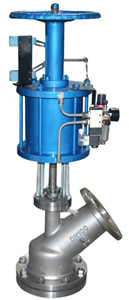

上(下)展式氣動放料閥
一、上(下)展式氣動放料閥 產品概述
上海霜恒閥門有限公司生產的上(下)展式氣動放料閥FL641F/H是用氣動執行器控制閥門，性能與用途：操作方便，開啟自由,運動靈活可靠；閥瓣裝配維修簡單，密封結構合理，密封圈更換方便實用。 結構：主要由閥體，閥瓣，密封圈，閥桿，支架，閥壓蓋，手輪，法蘭，螺母，定位螺釘等零件。
1、氣動放料閥適用介質如水、丙酮、酒精、氨、碳酸鋇、苯（WCB材質的最低用溫度為-29℃,最高溫度為425℃。）
2、使用介質如顆粒、油品、紙漿、二氧化碳、氣（不銹鋼材質的最低使用溫度為-100℃，最高使用溫度為232℃。）
3、嚴禁使用含氟離子液體（如HF等）也不能用強堿及磷酸（溫度＞150℃
一、上(下)展式氣動放料閥 產品概述
|
上海霜恒閥門有限公司生產的上(下)展式氣動放料閥FL641F/H是用氣動執行器控制閥門，性能與用途：操作方便，開啟自由,運動靈活可靠；閥瓣裝配維修簡單，密封結構合理，密封圈更換方便實用。 結構：主要由閥體，閥瓣，密封圈，閥桿，支架，閥壓蓋，手輪，法蘭，螺母，定位螺釘等零件。 |
|
|
上(下)展式氣動放料閥
|
二、上(下)展式氣動放料閥 零件參數
| 零件名稱 | ZG1Cr18 Ni9Ti系列 | ZG00Cr18 Ni10系列 | ZG1Cr18 Ni12MO 2 Ti系列 | ZG00Cr17Ni14MO 2 系列 | WCB系列 |
|---|---|---|---|---|---|
| 閥體/閥蓋 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 閥桿 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 閥瓣 | ZG1Cr18 Ni9Ti | ZG00Cr18 Ni10 | ZG1Cr18 Ni12MO 2 Ti | ZG00Cr17Ni14MO 2 | WCB |
| 墊片 | 304+PTFE | 304L+PTFE | 316+PTFE | 316L+PTFE | 石墨+304 |
| 螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
| 螺母 | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 1Cr18 Ni9Ti | 45 |
三、上(下)展式氣動放料閥 結構圖
|
|
上(下)展式氣動放料閥外形尺寸圖
|
四、上(下)展式氣動放料閥 連接尺寸
| DN | 上法蘭 | 上法蘭 | 下法蘭 | 密封座 | ||
|---|---|---|---|---|---|---|
| D1 | D2 | D3 | D4 | D5 | D6 | |
| 25 | 115 | 80 | 115 | 85 | / | / |
| 32 | 135 | 100 | 135 | 100 | / | / |
| 40 | 145 | 110 | 145 | 110 | 80 | 60 |
| 50 | 165 | 125 | 160 | 125 | 85 | 70 |
| 65 | 180 | 145 | 180 | 145 | 130 | 85 |
| 80 | 195 | 160 | 195 | 160 | 135 | 95 |
| 100 | 215 | 180 | 215 | 180 | 160 | 130 |
| 125 | 245 | 210 | 245 | 210 | 160 | 140 |
| 150 | 280 | 240 | 280 | 240 | 185 | 165 |
| 200 | 335 | 295 | 335 | 295 | / | / |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
