排渣閘閥
一、PZ41H排渣閘閥 產品概述
排渣閘閥在煤礦、鍋爐、電廠用途比較廣泛，因其具有超強的耐磨性而為人知。上海霜恒閥門有限公司生產的PZ41H排渣閘閥具有如下優點：
1、我們吸收消化了國內外先進技術，并結合自身技術經驗，設計了具有飛球特色的排渣系列閥門，其性能與使用壽命明顯優于國內同類產品。
2、采用中法蘭螺栓連接，支管兩端為法蘭連接結構。
3、啟閉件采用半密封副強制密封，性能優良。
4、閥體內腔噴焊耐磨材料，密封副材料選用耐磨合金，耐磨性強、耐沖蝕、耐擦傷、摩擦力小、密封可靠。
5、閥體出口流道線型合理，不存渣，啟閉靈活
一、PZ41H排渣閘閥 產品概述
|
排渣閘閥在煤礦、鍋爐、電廠用途比較廣泛，因其具有超強的耐磨性而為人知。上海霜恒閥門有限公司生產的PZ41H排渣閘閥具有如下優點：
1、我們吸收消化了國內外先進技術，并結合自身技術經驗，設計了具有飛球特色的排渣系列閥門，其性能與使用壽命明顯優于國內同類產品。 |
二、PZ41H排渣閘閥 產品型號和圖片
|
|
|
PZ41H排渣閘閥
|
三、PZ41H排渣閘閥 設計制造標準
設計與制造：GB12234 GB2595
法蘭尺寸：GB9113 JB/T79
壓力溫度：JB/T74 GB9131
結構長度：GB/T12221
對焊連接尺寸：---
檢驗與試驗：JB/T9092 GB13927

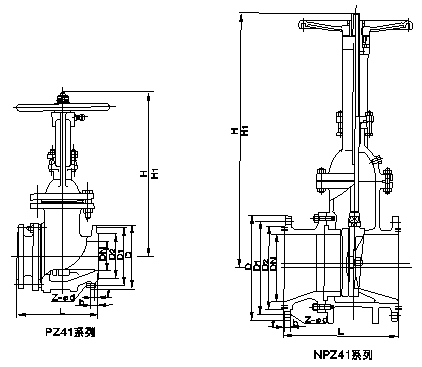

四、PZ41H排渣閘閥 外形尺寸圖
|
|
PZ41H排渣閘閥外形尺寸圖
|
五、PZ41H排渣閘閥 外形連接尺寸
| 型號 |
公稱通徑 DN/mm |
主要尺寸 | ||||||
|
PZ41H-10C PL41H-10C PZ41H-16C PL41H-16C NPZ41H-10C NPZ41H-16C 電動排渣閥 尺寸同上， 高度重量加電動頭。 |
L | D | D1 | D2 | b | Z-ød | H | |
| 50 | 250 | 165 | 125 | 102 | 20 | 4-ø18 | 335 | |
| 80 | 280 | 200 | 150 | 133 | 22 | 8-ø18 | 510 | |
| 100 | 300 | 220 | 180 | 150 | 24 | 8-ø18 | 685 | |
| 150 | 350 | 285 | 240 | 212 | 28 | 8-ø22 | 790 | |
| 200 | 400 | 340 | 295 | 268 | 30 | 12-ø22 | 885 | |
| 250 | 450 | 405 | 355 | 320 | 32 | 12-ø26 | 1015 | |
| 300 | 500 | 460 | 41O | 370 | 34 | 12-ø26 | 1190 | |
| 350 | 550 | 520 | 470 | 430 | 38 | 16-ø26 | 1350 | |
| 400 | 600 | 580 | 525 | 482 | 40 | 16-ø30 | 1460 | |
| 500 | 700 | 715 | 650 | 585 | 46 | 20-ø33 | 1820 | |
|
PZ41H-25 PZ941H-25 NPZ41H-25 NPZ941H-25 電動尺寸同上，高度、 重量外加電動裝置。 |
50 | 250 | 165 | 125 | 102 | 20 | 4-ø18 | 335 |
| 80 | 280 | 200 | 150 | 133 | 22 | 8-ø18 | 510 | |
| 100 | 300 | 235 | 190 | 158 | 24 | 8-ø22 | 685 | |
| 150 | 350 | 300 | 250 | 212 | 30 | 8-ø26 | 190 | |
| 200 | 400 | 360 | 31O | 278 | 34 | 12-ø26 | 885 | |
| 250 | 450 | 425 | 370 | 335 | 36 | 12-ø30 | 1015 | |
| 300 | 500 | 485 | 430 | 390 | 40 | 16-ø30 | 1190 | |
| 350 | 550 | 555 | 490 | 450 | 44 | 16-ø33 | 1350 | |
| 400 | 600 | 620 | 550 | 505 | 48 | 16-ø36 | 1460 | |
| 450 | 650 | 670 | 600 | 555 | 50 | 20-ø36 | 1620 | |
| 500 | 700 | 730 | 660 | 615 | 52 | 20-ø36 | 1820 | |
|
PL41H-25 PL941H-25 電動尺寸同上， 高度、重量 外加電動裝置。 |
150 | 400 | 300 | 250 | 212 | 30 | 8-ø26 | 91O |
| 200 | 500 | 360 | 31O | 278 | 34 | 12-ø26 | 1100 | |
| 250 | 550 | 425 | 370 | 335 | 36 | 12-ø30 | 1430 | |
| 300 | 650 | 485 | 430 | 390 | 40 | 16-ø30 | 1558 | |
| 350 | 700 | 555 | 490 | 450 | 44 | 16-ø33 | 1678 | |
| 400 | 750 | 620 | 550 | 505 | 48 | 16-ø36 | 1830 | |
| 450 | 850 | 670 | 600 | 555 | 50 | 20-ø36 | 1990 | |
| 500 | 900 | 730 | 660 | 615 | 52 | 20-ø36 |
2160
|
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
