凸耳式美標蝶閥
一、凸耳式美標蝶閥 產品概述
|
上海霜恒閥門有限公司生產的凸耳式美標蝶閥D373H、D373Y美標蝶閥，美標蝶閥的主要結構特征分為凸耳式、對夾式和法蘭式等三偏心結構，其特點為：由于采用的是三偏心結構，密閉性能可靠，確保開啟時蝶板不接觸密封座，消除了密封座不均勻負載，延長了使用壽命、確?？煽康拿芊庑阅?，具有耐高溫、耐磨損、耐腐蝕等優點。D373H、D373Y 型美標蝶閥廣泛應用于石油、化工及工業環保水處理、高層建筑、給排水等管道上。 |
二、凸耳式美標蝶閥 產品型號和圖片
|
|
|
凸耳式美標蝶閥 D373H、D373Y
|
三、凸耳式美標蝶閥 主要技術參數
| 公稱通徑 | Dn（in） | 2″-36″ | 2″-36″ |
|---|---|---|---|
| 公稱壓力 | PN（MPa） | 150Lb | 300Lb |
| 試驗壓力Ps（MPa） | 強度試驗 | 3.0 | 7.5 |
| 密封試驗 | 2.2 | 5.5 | |
| 適用介質 | 水、蒸汽、郵品、酸堿類、海水等 | ||
| 適用溫度 | -40～425℃ | ||

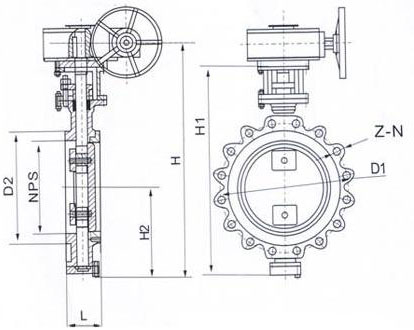

四、凸耳式美標蝶閥 外形尺寸圖
|
|
凸耳式美標蝶閥 外形尺寸圖
|
五、凸耳式美標蝶閥 外形連接尺寸
| 公稱通徑 | 結構長度 （標準值） | 外形尺寸 （參考值） | 連接尺寸 （標準值） | |||||
|---|---|---|---|---|---|---|---|---|
| L | H | H0 | D1 | D2 | M | Z-d | ||
| 6" | 150 | 70 | 175 | 545 | 241.5 | 216 | M20 | 8-22 |
| 8" | 200 | 71 | 210 | 615 | 298.5 | 270 | M20 | 8-22 |
| 10" | 250 | 76 | 250 | 695 | 362 | 324 | M24 | 12-25 |
| 12" | 300 | 86 | 285 | 830 | 432 | 381 | M24 | 12-25 |
| 14" | 350 | 92 | 320 | 900 | 476 | 413 | M27 | 12-29 |
| 16" | 400 | 102 | 355 | 980 | 540 | 470 | M27 | 16-29 |
| 18" | 450 | 114 | 380 | 1030 | 578 | 533 | M30 | 16-32 |
| 20" | 500 | 127 | 415 | 1110 | 635 | 584 | M30 | 20-32 |
| 24" | 600 | 154 | 475 | 1305 | 749.5 | 692 | M33 | 20-35 |
| 30" | 750 | 165 | 580 | 1525 | 914 | 857 | M33 | 28-35 |
| 36" | 900 | 203 | 680 | 1765 | 1085 | 1022 | M39 | 32-41 |
六、凸耳式美標蝶閥 安裝注意事項
蝶閥結構簡單、體積小、重量輕，其組成部分也比較少，就關鍵的幾個零部件就能構成了蝶閥，開啟的時候也非常方便，只需要把開關選擇到九十度即可，蝶閥對流體的控制非常好，可以隨時增加流量或者減少流量，閥門在運輸任何流體的時候都有一定的阻力，而蝶閥的阻力主要來自于其自身，比如蝶閥體的厚度，如果想減少對流體的阻力只需要降低其厚度即可。
彈性密封則具有受溫度限制的缺陷。
蝶閥的運用范圍也比較廣，如果用來控制流量的話就需要選擇不同的類型和閥體的大小了，因為蝶閥在設計的時候本身就比較適合一些口徑比較大的閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
1、在安裝時，閥瓣要停在關閉的位置上。
2、開啟位置應按蝶板的旋轉角度來確定。
3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
