j61y焊接截止閥
一、J61Y高壓焊接截止閥 產品概述
上海霜恒閥門有限公司專業生產的J61Y 高壓焊接截止閥適用于公稱壓PN200~PN320 ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質。產品主要具有如下特點：
1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。
2、閥瓣、閥座的密封面采用司太立鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷
一、J61Y高壓焊接截止閥 產品概述
|
上海霜恒閥門有限公司專業生產的J61Y 高壓焊接截止閥適用于公稱壓PN200~PN320 ，工作溫度≤540℃(其中P57/170V工作溫度為570℃)的石油、化工 、水力 、火力電站各種系統的管路中，切斷或接通管路介質。產品主要具有如下特點：
1、閥門中腔采用壓力自緊式密封結構，密封性能越好。支管兩端為焊接結構。焊接坡口可按標準或用戶要求配接。 |
二、J61Y高壓焊接截止閥 產品型號和圖片
|
|
|
J61Y高壓焊接截止閥
|
三、J61Y高壓焊接截止閥 執行標準
| 型號 | J61H-200V | J41Y-200V | |||||
| 工作壓力(MPa) | 19.6 | 15.58 | 6.96 | 19.6 | 15.58 | 6.96 | |
| 適用溫度(℃) | ≤200 | ≤450 | ≤570 | ≤200 | ≤450 | ≤570 | |
| 適用介質 | 水、蒸汽等 | ||||||
| 材料 | 閥體、閥蓋 | 鉻鉬釩鋼 | |||||
| 閥瓣 | 鉻鉬釩鋼＋堆焊硬質合金 | ||||||
| 閥座 | 鉻鉬釩鋼＋堆焊硬質合金 | ||||||
| 閥桿 | 鉻鉬釩鋼 | ||||||
四、J61Y高壓焊接截止閥 外形尺寸圖
|
|

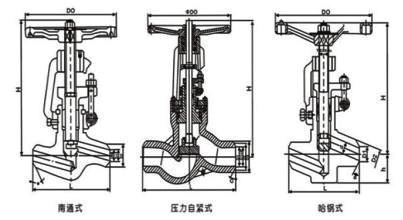

J61Y高壓焊接截止閥 外形尺寸圖
|
五、J61Y高壓焊接截止閥 外形連接尺寸
| 公稱通徑DN | 主要外形尺寸和連接尺寸 | 重量 | ||||||
| L | D1 | D2 | D3 | α | H | Do | ||
| J61Y-100、200、250、320、J61Y-P54/100V、P54/140V、P54/170V | ||||||||
| 10 | 120 | 12 | 25 | / | 37.5 | 185 | 140 | 2.8 |
| 15 | 150 | 17 | 36 | / | 37.5 | 247 | 200 | 7.5 |
| 20 | 135 170 | 22 | 42 | / | 37.5 | 248 | 200 | 9 |
| 25 | 135 170 | 26 | 42 | / | 37.5 | 248 | 240 | 9.5 |
| 32 | 170 180 | 31 | 44 | / | 37.5 | 248.5 | 280 | 15 |
| 40 | 230 | 38 | 60 | / | 37.5 | 440 | 280 | 23 |
| 50(1) | 250 | 50 | 82 | / | 32 | 450 | 320 | 60 |
| 50(2) | 320 350 | 50 | 82 | / | 32 | 450 | 320 | 64 |
| 65 | 370 260 | 69 | 100 | 110 | 32 | 669 | 400 | 74 |
| 80 | 400 430 470 | 84 | 108 | 130 | 32 | 669 | 450 | 112.5 |
| 100 | 455 560 | 107 | 144 | 165 | 32 | 755 | 500 | 178.5 |
