h42w底閥
一、H42W底閥 產品概述
上海霜恒閥門有限公司專業生產的H42W底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端，限制水泵管內液體返回水源，起著只進不出的功能，閥蓋上有很多個進水品和加強筋，起到了不易堵塞的作用。H42底閥主要應用在抽水的管路上，口徑有單瓣、雙瓣、多瓣型，有法蘭連接和螺紋連接。H42底閥由閥體、閥瓣、閥蓋、襯套、密封圈等零件組成，水源的水從閥蓋進入閥體.在流體的壓力作用下，閥瓣打開，當水停后出口管內的壓力將閥瓣迅速關閉，液體將不會(huì )倒回水源，起到了即暢通抽水又節約水能損失的作用。
二、H42W底閥 產品型號和圖片
一、H42W底閥 產品概述
|
上海霜恒閥門有限公司專業生產的H42W底閥是一種節約能源的閥，一般安裝在水泵水下吸管的底端，限制水泵管內液體返回水源，起著只進不出的功能，閥蓋上有很多個進水品和加強筋，起到了不易堵塞的作用。H42底閥主要應用在抽水的管路上，口徑有單瓣、雙瓣、多瓣型，有法蘭連接和螺紋連接。H42底閥由閥體、閥瓣、閥蓋、襯套、密封圈等零件組成，水源的水從閥蓋進入閥體.在流體的壓力作用下，閥瓣打開，當水停后出口管內的壓力將閥瓣迅速關閉，液體將不會(huì )倒回水源，起到了即暢通抽水又節約水能損失的作用。 |
二、H42W底閥 產品型號和圖片
|
|
H42W底閥
|
三、H42W底閥 應用規范
| 型號 | 公稱壓力 | 試驗壓力 | 工作溫度 | 適用介質 | |
| 強度 | 密封 | ||||
|
H42W-2.5 H12W-2.5 |
0.25 | 0.4 | 0.28 | ≤100 | 水、酸、 |

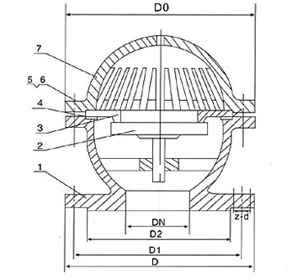

四、H42W底閥 外形尺寸圖
|
|
H42W底閥外形尺寸圖
|
五、H42W底閥 外形連接尺寸
| 型號 |
公稱壓力 DN(mm) |
尺寸 | 重量kg | |||||||
| D | D1 | D2 | b-f | Z-фd | D0 | H0 | h | |||
| H42W-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 132 | 17 | 135 | 3.6 |
| 65 | 160 | 130 | 110 | 16-3 | 4-14 | 167 | 25 | 175 | 6 | |
| 80 | 165 | 150 | 125 | 18-3 | 4-18 | 196 | 32 | 190 | 8 | |
| 100 | 205 | 170 | 145 | 18-3 | 4-18 | 243 | 40 | 225 | 13.5 | |
| 125 | 235 | 200 | 175 | 20-3 | 8-18 | 274 | 43 | 270 | 18 | |
| 150 | 260 | 225 | 200 | 20-3 | 8-18 | 311 | 58 | 303 | 23.5 | |
| 200 | 315 | 280 | 255 | 22-2 | 8-18 | 402 | 65 | 380 | 45 | |
| 250 | 370 | 335 | 310 | 24-3 | 12-18 | 458 | 84 | 500 | 75 | |
| 300 | 435 | 395 | 362 | 24-4 | 12-23 | 515 | 90 | 540 | 110 | |
| 350 | 485 | 445 | 412 | 26-4 | 12-23 | 600 | 130 | 600 | 164 | |
| 400 | 535 | 495 | 462 | 28-4 | 16-23 | 650 | 160 | 710 | 200 | |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
