y型伸縮過濾器
一、Y型伸縮過濾器 產品概述
|
上海霜恒閥門有限公司專業生產的Y型過濾器，可與伸縮節組成具有安裝長度可調節的Y型拉桿伸縮過濾器。這種過濾器是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備，通常安裝于水力控制閥、減壓閥、泄壓閥、定水位閥等設備的進口端，用來消除介質中的雜質，防止顆粒性雜質進入通道，造成堵塞，以保護設備管道上的配件，免受磨損和堵塞。Y型拉桿伸縮過濾器網采用不銹鋼雙層網結構，堅固耐用，具有結構先進、流阻小、排污方便等特點，可用于水、蒸氣、油品、硝酸、尿素、氧化性介質等多種介質。根據不同需要設置過濾網目數，一般通水網為 18～30 目，通氣網為 40～100 目，通油網為 100～480 目（特殊情況可按用戶要求制作過濾網）。 |
二、Y型伸縮過濾器 產品型號和圖片
|
|
|
Y型伸縮過濾器
|
三、Y型伸縮過濾器 設計規范
| 設計規范 | 結構長度 | 連接法蘭 | 試驗與檢驗 | 產品標識 | 供貨規范 |
| HG/T 21637 | GB/T 12221 | JB/T 79 | JB/T 9092 | GB/T 12220 | JB/T 7928 |

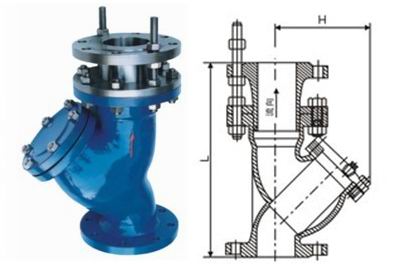

四、Y型伸縮過濾器 外形尺寸圖
|
|
Y型伸縮過濾器外形尺寸圖
|
五、Y型伸縮過濾器 外形連接尺寸
備注：本過濾器有殼體、排污蓋、濾芯、濾網等組成。網眼總面積是入口管首截面積的3-4倍.
用于管道清除輸送介質:熱水、冷水、蒸汽、壓縮空氣各種機械雜質,特別是鍋爐房循環水泵前均需安此產品,為了清除系統中的機械雜質,使設備和管道免受堵塞和磨損,在額定流速下壓損為0.05-0.1米水柱。
用于各種用汽設備,如:蒸汽儀表、疏水閥,壓縮空氣和各類用汽設備前均需安裝。在額定流速下壓損為0.05-0.2米水柱。
油過濾器該主品濾眼密度有多種。例如:64孔、200孔、300孔/Cm2。用于各種輸油管道上一切設備。例如:油泵、油鍋爐前均需安裝,在額定流速下壓損為0.05-0.1米水柱。
