y44h波紋管減壓閥
一、Y44H波紋管減壓閥 產品概述
上海霜恒閥門有限公司專業生產的Y44H直接作用式波紋管減壓閥主要由波紋管、調節彈簧、閥座、閥瓣等零件組成,波紋管減壓閥用于溫度在180℃以下的蒸汽、空氣及其他無腐蝕性氣體的管路上，經過調節，使通過閥內介質壓力減至某一需要的出口壓力，并使介質的出口壓力保持相對穩定，但進口壓力與出口壓力之差必須大于或等于0.5bar。波紋管減壓閥靈敏度比較高，也能防止介質外泄。
二、Y44H波紋管減壓閥 產品型號和圖片
一、Y44H波紋管減壓閥 產品概述
|
上海霜恒閥門有限公司專業生產的Y44H直接作用式波紋管減壓閥主要由波紋管、調節彈簧、閥座、閥瓣等零件組成,波紋管減壓閥用于溫度在180℃以下的蒸汽、空氣及其他無腐蝕性氣體的管路上，經過調節，使通過閥內介質壓力減至某一需要的出口壓力，并使介質的出口壓力保持相對穩定，但進口壓力與出口壓力之差必須大于或等于0.5bar。波紋管減壓閥靈敏度比較高，也能防止介質外泄。 |
二、Y44H波紋管減壓閥 產品型號和圖片
|
|
|
Y44H波紋管減壓閥
|
三、Y44H波紋管減壓閥 主要技術參數
| 公稱壓力（MPa） | 0.6 | 1.0 | 1.6 |
| 殼體試驗壓力（MPa） | 0.9 | 1.5 | 2.4 |
| 密封試驗壓力（MPa） | 0.6 | 1.0 | 1.6 |
| 最高進口壓力（MPa） | 0.6 | 1.0 | 1.6 |
| 出口壓力范圍（MPa） | 0.05-0.4 | 0.1-0.8 | 0.1-1.0 |
| 壓力特性偏差（MPa）△P2P | GB12244-1989 | ||
| 流量特性偏差（MPa）△P2G | GB12244-1989 | ||
| 最小壓差（MPa） | 0.1 | 0.15 | 0.15 |
| 滲漏量 | GB12245-1989 | ||

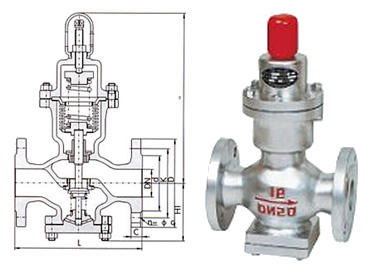

四、Y44H波紋管減壓閥 外形尺寸圖
|
|
Y44H波紋管減壓閥 外形尺寸圖
|
五、Y44H波紋管減壓閥 外形連接尺寸
| 公稱通徑DN | 外形尺寸 | 連接尺寸 | ||||||
| L | H | H1 | PN1.6MPa | |||||
| 0.6/1.6MPa | D | K | n-Φ | d | C | |||
| 15 | 140 | 290 | 90 | 80 | 55 | 4-12 | 40 | 12 |
| 20 | 140 | 295 | 98 | 90 | 65 | 4-12 | 50 | 12 |
| 25 | 160 | 295 | 110 | 100 | 75 | 4-12 | 60 | 14 |
| 32 | 1080 | 295 | 110 | 120 | 90 | 4-14 | 70 | 14 |
| 40 | 200 | 325 | 125 | 130 | 100 | 4-14 | 80 | 14 |
| 50 | 230 | 325 | 125 | 150 | 110 | 4-14 | 90 | 14 |
| 65 | 280 | 325 | 130 | 160 | 130 | 4-14 | 110 | 14 |
| 80 | 310 | 380 | 160 | 185 | 150 | 4-18 | 125 | 16 |
| 100 | 350 | 380 | 170 | 205 | 170 | 4-18 | 145 | 16 |
訂貨須知：
產品型號 公稱壓力 公稱通徑 連接法蘭標準 額定流量系數Cv 進口壓力 調節范圍 工作介質和介質溫度
