內螺紋旋塞閥|
一、內螺紋旋塞閥 產品概述
上海霜恒閥門有限公司專業生產的X13W、X14W內螺紋兩通旋塞閥、三通旋塞閥，體積小、重量輕、適用范圍廣，適用于公稱壓力0.6-1.0MPa,溫度≤100℃的水、油品、煤氣等介質的管路上作啟閉用。產品主要特點：適用于經常操作，啟閉迅速、輕便；結構簡單，相對體積小，重量輕，便于維修；不受安裝方向的限制，介質的流向可任意。
二、內螺紋旋塞閥 產品型號和圖片
內螺紋旋塞閥
一、內螺紋旋塞閥 產品概述
|
上海霜恒閥門有限公司專業生產的X13W、X14W內螺紋兩通旋塞閥、三通旋塞閥，體積小、重量輕、適用范圍廣，適用于公稱壓力0.6-1.0MPa,溫度≤100℃的水、油品、煤氣等介質的管路上作啟閉用。產品主要特點：適用于經常操作，啟閉迅速、輕便；結構簡單，相對體積小，重量輕，便于維修；不受安裝方向的限制，介質的流向可任意。 |
二、內螺紋旋塞閥 產品型號和圖片
|
|
|
內螺紋旋塞閥
|
三、內螺紋旋塞閥 性能規范
| 公稱壓力 PN（MPa） | 試驗壓力PS（MPa） | 適用介質 | |
| 殼體 | 密封 | ||
| 0.6 | 0.9 | 0.66 | 水、煤氣、油品、硝酸類 |
| 1.0 | 1.5 | .1.1 | 水、煤氣、油品、硝酸類 |
| 1.6 | 2.4 | .1.76 | 水、煤氣、油品、硝酸類 |
四、內螺紋旋塞閥 主要零件材料
| 型號 | 名稱 | 閥體 | 塞子 | 填料壓蓋 | 填料 |
| X14W-10 | 內螺紋三通鑄鐵旋塞閥 | 灰鑄鐵 | 灰鑄鐵 | 可鍛鑄鐵 | 油浸石棉盤根柔性石墨 |
| X14W-10C | 內螺紋三通鑄鋼旋塞閥 | 鑄鋼 | 鑄鋼 | 鑄鋼 | 油浸石棉盤根柔性石墨 |
| X14W-10P | 內螺紋三通不銹鋼旋塞閥 | 不銹鋼 | 不銹鋼 | 不銹鋼 | 油浸石棉盤根柔性石墨 |
| X14W-10T | 內螺紋三通全銅旋塞閥 | 鑄銅 | 鑄銅 | 鑄銅 | 油浸石棉盤根柔性石墨 |

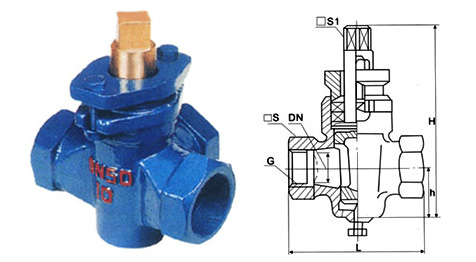

五、內螺紋旋塞閥 外形尺寸圖
|
|
內螺紋旋塞閥 外形尺寸圖
|
六、內螺紋旋塞閥 外形連接尺寸
|
公稱壓力 PN（MPa） |
公稱通徑 DN（mm） |
尺寸 | |||||||
| L | D | D1 | D2 | z-φd | □s | h | H | ||
| 1.0 | 25 | 145 | 115 | 85 | 56 | 4╳φ14 | 17 | 38 | 133 |
| 32 | 170 | 135 | 100 | 78 | 4╳φ18 | 18 | 45 | 152 | |
| 40 | 180 | 145 | 110 | 85 | 4╳φ18 | 24 | 55 | 212 | |
| 50 | 200 | 160 | 125 | 100 | 4╳φ18 | 28 | 74 | 260 | |
| 65 | 220 | 180 | 145 | 120 | 4╳φ18 | 32 | 82 | 295 | |
| 80 | 250 | 195 | 160 | 135 | 4╳φ18 | 40 | 95 | 327 | |
| 100 | 300 | 215 | 180 | 155 | 8╳φ18 | 45 | 135 | 425 | |
| 125 | 350 | 245 | 210 | 185 | 8╳φ18 | 54 | 154 | 482 | |
| 150 | 400 | 280 | 240 | 210 | 8╳φ23 | 62 | 172 | 512 | |
| 200 | 450 | 335 | 295 | 265 | 8╳φ23 | 75 | 195 | 605 | |
| 250 | 530 | 390 | 350 | 320 | 8╳φ23 | 85 | 230 | 660 | |
| 300 | 580 | 440 | 400 | 368 | 8╳φ23 | 100 | 263 | 760 | |
