一、可調恒溫蒸汽疏水閥 產品概述
上海霜恒閥門有限公司專業生產的ST可調恒溫式蒸汽疏水閥，屬熱靜力型中的一種新產品。恒溫式蒸汽疏水閥閥內感溫元件中裝有感溫劑、飽和劑、穩定劑和填充劑組成的感溫混合物，利用其對溫度的熱脹冷縮及狀態變換，使得恒溫式蒸汽疏水閥自動關閉或開啟，從而達到阻汽排水之目的。選用合適的規格便確定了冷凝水排放的溫度范圍，然后可在此范圍內根據情況要求用調節螺釘進行調節。
二、可調恒溫蒸汽疏水閥 產品型號和圖片
可調恒溫蒸汽疏
一、可調恒溫蒸汽疏水閥 產品概述
|
上海霜恒閥門有限公司專業生產的ST可調恒溫式蒸汽疏水閥，屬熱靜力型中的一種新產品。恒溫式蒸汽疏水閥閥內感溫元件中裝有感溫劑、飽和劑、穩定劑和填充劑組成的感溫混合物，利用其對溫度的熱脹冷縮及狀態變換，使得恒溫式蒸汽疏水閥自動關閉或開啟，從而達到阻汽排水之目的。選用合適的規格便確定了冷凝水排放的溫度范圍，然后可在此范圍內根據情況要求用調節螺釘進行調節。 |
二、可調恒溫蒸汽疏水閥 產品型號和圖片
|
|
|
可調恒溫蒸汽疏水閥
|
三、可調恒溫蒸汽疏水閥 主要參數
1.公稱壓力PN：0.8、1.0、1.6、2.5、4.0Mpa
2.公稱通徑DN：15、20、25、32、40、50、65、80、100mm
3.排水溫度：A組 65～100℃
B組 95～135℃
C組 130～165℃
4.漏氣率：0.5％以下
5.壽命：10000小時以上
6.使用溫度：80～450℃
7.連接方式三種：
（1）ST為螺紋角式
（2）STB為螺紋直通帶過濾器
（3）STC為法蘭直通帶過濾器

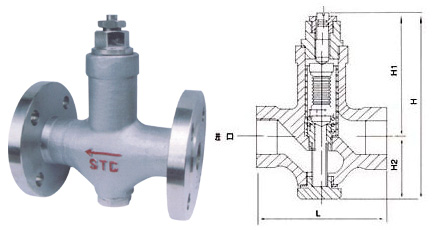

四、可調恒溫蒸汽疏水閥 外形尺寸圖
|
|
可調恒溫蒸汽疏水閥外形尺寸圖
|
五、可調恒溫蒸汽疏水閥 外形連接尺寸
| 外形尺寸 External Dinensions | 最大排量 T/h | 型號 DN Type | 外形尺寸 External Dinensions | 最大排量 T/h | 法蘭外徑 D | |||
| 長L | 高H | 長L | 高H | |||||
| ST8-15 | 120 | 65 | 1.4 | STB16-25 | 90 | 150 | 3.0 | |
| ST8-20 | 120 | 65 | 3.0 | STB16-20 | 100 | 150 | 4.0 | |
| ST8-25 | 130 | 70 | 4.0 | STB16-25 | 120 | 165 | 5.0 | |
| ST16-15 | 120 | 65 | 3.0 | STB10-40 | 140 | 185 | 9.0 | |
| ST16-20 | 120 | 65 | 4.0 | STB10-50 | 160 | 195 | 11.0 | |
| ST16-25 | 130 | 70 | 5.0 | STB16-15 | 150 | 175 | 3.0 | 95 |
| ST16-40 | 145 | 85 | 9.0 | STB16-20 | 150 | 175 | 4.0 | 105 |
| ST16-50 | 145 | 95 | 11.0 | STB16-25 | 160 | 185 | 5.0 | 115 |
| STB10-40 | 230 | 255 | 9.0 | 145 | ||||
| STB10-50 | 230 | 255 | 11.0 | 160 | ||||
| STB10-80 | 310 | 285 | 18.0 | 195 | ||||
| STB10-100 | 310 | 355 | 22.0 | 215 | ||||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
