熱動力蒸汽疏水閥
一、熱動力疏水閥 產品概述
上海霜恒閥門有限公司專業生產的CS49型熱動力式蒸汽疏水閥是利用熱動力學特性設計，當凝結水排到較低壓力區時會(huì )發生二次蒸發，并在粘度,密度等方面與蒸汽存在差異驅動啟閉件，適用于蒸汽主管道，伴熱管線，夾套管，儲存灌槽及各種小型蒸汽設備。工作原理及特點：熱動力式蒸汽疏水閥結構結實，重量輕，體積小，適用壓力范圍大，不需要任何調節；熱動力蒸汽疏水閥具有空氣排放裝置，迅速排除初始空氣，保證快速啟動；可承受過熱蒸汽，抗冰凍，在任何安裝狀況下均能正常工作。
二、熱動力疏水閥 產品型號和圖片
一、熱動力疏水閥 產品概述
|
上海霜恒閥門有限公司專業生產的CS49型熱動力式蒸汽疏水閥是利用熱動力學特性設計，當凝結水排到較低壓力區時會(huì )發生二次蒸發，并在粘度,密度等方面與蒸汽存在差異驅動啟閉件，適用于蒸汽主管道，伴熱管線，夾套管，儲存灌槽及各種小型蒸汽設備。工作原理及特點：熱動力式蒸汽疏水閥結構結實，重量輕，體積小，適用壓力范圍大，不需要任何調節；熱動力蒸汽疏水閥具有空氣排放裝置，迅速排除初始空氣，保證快速啟動；可承受過熱蒸汽，抗冰凍，在任何安裝狀況下均能正常工作。 |
二、熱動力疏水閥 產品型號和圖片
|
|
|
熱動力疏水閥
|
三、熱動力疏水閥 主要參數
| 部件名稱 | 材料 |
| 閥體閥蓋 | WCB |
| 膜盒 | 1Cr18Ni9Ti |
| 膜片 | 哈氏合金 |
| 閥座 | 3Cr13 |
| 過濾網 | 1Cr18Ni9Ti |

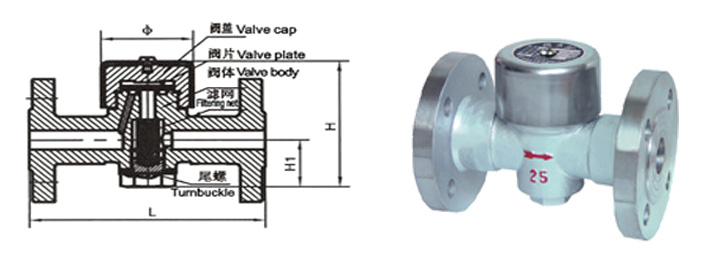

四、熱動力疏水閥 外形尺寸圖
|
|
熱動力疏水閥外形尺寸圖
|
五、熱動力疏水閥 外形連接尺寸
| 產品型號 | 通徑 | 連接方式 | 閥體材料 |
工作壓力 范圍(MPa) |
最高允許溫度℃ | 外形尺寸 (mm) | |||
| L | H1 | H2 | W | ||||||
| CS19H-16C | 15-20 | 內螺紋 | WCB | 0.05~1.6 | 250 | 100 | 58 | 55 | 70 |
| 25 | 0.05~1.6 | 250 | 120 | 58 | 55 | 70 | |||
| 32-40 | 0.05~1.6 | 250 | 150 | 68 | 68 | 90 | |||
| 50 | 250 | 160 | 68 | 68 | 90 | ||||
|
CS19Y-25C CS19Y-40 CS49Y-40 |
15-20 | 法蘭 | WCB | 0.05~2.5 | 250 | 150 | 58 | 55 | 70 |
| 25 | 0.05~2.5 | 250 | 160 | 58 | 55 | 70 | |||
| 30-50 | 0.05~2.5 | 250 | 230 | 85 | 60 | 120 | |||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
