常開式氣動隔膜閥
一、常開式氣動隔膜閥 產品概述
上海霜恒閥門有限公司專業生產的G6K41J常開型氣動隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、≤120℃≤150℃(按照襯里和隔膜材料)
二、常開式氣動隔膜閥 產品型號和圖片
常開式氣動隔膜閥
三、常開式氣動隔膜閥 主要參數
一、常開式氣動隔膜閥 產品概述
|
上海霜恒閥門有限公司專業生產的G6K41J常開型氣動隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。適用溫度：≤85℃、≤100℃、≤120℃≤150℃(按照襯里和隔膜材料) |
二、常開式氣動隔膜閥 產品型號和圖片
|
|
|
常開式氣動隔膜閥
|
三、常開式氣動隔膜閥 主要參數
|
名稱
|
材料
|
|
閥體
|
鑄鐵 鑄鋼/襯膠
|
|
閥蓋
|
鑄鋼
|
|
氣缸蓋
|
鑄鐵
|
|
彈簧
|
彈簧鋼
|
|
薄膜
|
天然膠
|
|
螺桿
|
碳鋼
|
|
螺桿套
|
碳鋼
|
|
閥瓣
|
鑄鐵
|
|
手輪
|
鑄鐵
|
|
隔膜
|
天然膠/丁基膠等
|
|
閥桿
|
碳鋼
|

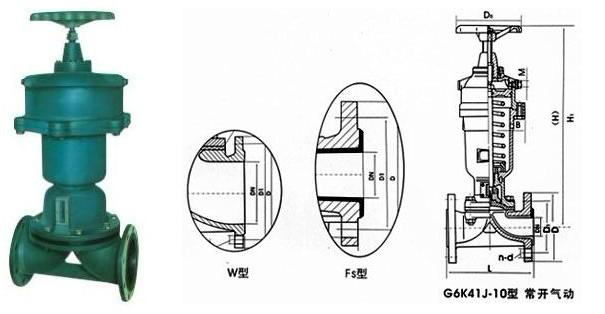

四、常開式氣動隔膜閥 外形尺寸圖
|
|
常開式氣動隔膜閥外形尺寸圖
|
五、常開式氣動隔膜閥 外形連接尺寸
| 型號 | 公稱通徑DN（㎜） | 尺寸 | 氣動裝置（㎜） |
質量 （㎏） |
||||||
| L | D1 | D | n-d | H1 | D0 | 耗氣量㎝2 | 氣源壓力MPa | |||
|
G6B41J-6
|
25 | 145 | 85 | 115 | 4-13．5 | 296 | 120 | 2．395×102 | 0．4 | 8 |
| 32 | 160 | 100 | 140 | 4-17．5 | 398 | 140 | 6．082×102 | 0．4 | 15 | |
| 40 | 180 | 110 | 150 | 4-17．5 | 406 | 140 | 6．082×102 | 0．4 | 17 | |
| 50 | 210 | 125 | 165 | 4-17．5 | 464 | 160 | 1．235×102 | 0．4-0．5 | 26 | |
| 65 | 250 | 145 | 180 | 4-17．5 | - | 160 | 3．725×103 | 0．4-0．5 | 32 | |
| 80 | 300 | 160 | 200 | 4-17．5 | 645 | 200 | 3．725×103 | 0．4-0．5 | 56 | |
| 100 | 350 | 180 | 220 | 8-17．5 | 665 | 240 | 9．458×103 | 0．4-0．5 | 100 | |
| 125 | 400 | 210 | 250 | 8-17．5 | 832 | 320 | 1．409×104 | 0．4-0．5 | 170 | |
| 150 | 460 | 240 | 285 | 8-22 | 933 | 320 | 2．868×104 | 0．5 | 32 | |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
