美標襯膠隔膜閥
一、美標襯膠隔膜閥 產品概述
上海霜恒閥門有限公司專業生產的AG41J美標襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端；由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量；視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點；由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
二、美標襯膠
一、美標襯膠隔膜閥 產品概述
|
上海霜恒閥門有限公司專業生產的AG41J美標襯膠隔膜閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處於完全隔離的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端；由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量；視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點；由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。 |
二、美標襯膠隔膜閥 產品型號和圖片
|
|
|
美標襯膠隔膜閥
|
三、美標襯膠隔膜閥 主要參數
| 名稱 | 材料 |
| 閥體 | 鑄鐵、不銹鋼、球鐵 |
| 閥蓋 | 鑄鐵 |
| 閥瓣 | 鑄鐵 |
| 手輪 | 鑄鐵 |
| 隔膜 | 天然膠、乙丙膠等 |
| 閥桿 | 碳鋼 |
四、美標襯膠隔膜閥 外形尺寸圖
|
|

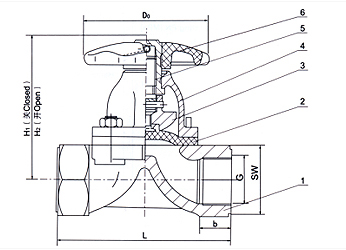

美標襯膠隔膜閥外形尺寸圖
|
五、美標襯膠隔膜閥 外形連接尺寸
| 公稱通徑 | 公稱壓力 |
L mm |
D mm/in |
D1 mm/in |
n-Φd in |
F mm |
|
| DN | NPS | ||||||
| 15 | 1/2 | 150 | 108/125 | 89/31/2 | 60.5/23/8 | 4-5/8 | 2 |
| 20 | 3/4 | 117/135 | 98/37/8 | 70/23/4 | 4-5/8 | 2 | |
| 25 | 1 | 127/145 | 108/41/4 | 79.5/31/8 | 4-5/8 | 2 | |
| 32 | 11/4 | 146/160 | 117/45/8 | 89/31/2 | 4-5/8 | 2 | |
| 40 | 11/2 | 159/180 | 127/5 | 98.5/37/8 | 4-5/8 | 2 | |
| 50 | 2 | 190/210 | 152/6 | 120.5/43/4 | 4-3/4 | 2 | |
| 65 | 21/2 | 216/250 | 178/7 | 139.5/51/2 | 4-3/4 | 2 | |
| 80 | 3 | 254/300 | 190/71/2 | 152.5/6 | 4-3/4 | 2 | |
| 100 | 4 | 305/350 | 229/9 | 1901.5/71/2 | 4-3/4 | 2 | |
| 125 | 5 | 356/400 | 254/10 | 216/81/2 | 8-7/8 | 2 | |
| 150 | 6 | 406/460 | 279/11 | 241.5/91/2 | 8-7/8 | 2 | |
| 200 | 8 | 521/570 | 343/131/2 | 298.5/113/4 | 8-7/8 | 2 | |
| 250 | 10 | 635/680 | 406/16 | 362/141/4 | 12-1 | 2 | |
| 300 | 12 | 749/790 | 483/19 | 432/17 | 12-1 | 2 | |
| 350 | 14 | 787/900 | 533/21 | 476/183/4 | 12-11/8 | 2 | |
| 400 | 16 | 914/1000 | 597/231/2 | 540/211/4 | 16-11/8 | 2 | |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
