襯膠英標隔膜閥
一、EG41J英標襯膠隔膜閥 產品概述
上海霜恒閥門有限公司專業生產的EG41J襯膠英標隔膜閥最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會(huì )產生介質外漏。主要應用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域。
二、EG41J英標襯膠隔膜閥 產品型號和圖片
EG41J英標襯膠隔膜閥
一、EG41J英標襯膠隔膜閥 產品概述
|
上海霜恒閥門有限公司專業生產的EG41J襯膠英標隔膜閥最突出特點是隔膜把下部閥體內腔與上部閥蓋內腔隔開，使位于隔膜上方的閥桿、閥瓣等零件不受介質腐蝕，省去了填料密封結構，且不會(huì )產生介質外漏。主要應用于國防、科研、航天、電子、機械、冶金、石油，化工，能源、環保、生物醫藥、制冷、食品等各種領域。 |
二、EG41J英標襯膠隔膜閥 產品型號和圖片
|
|
|
EG41J英標襯膠隔膜閥
|
三、EG41J英標襯膠隔膜閥 主要參數
| 型號 |
公稱壓力 PN（MPa） |
試驗壓力PS（MPa） | 適用介質 | 工作溫度（℃） | |
| 殼體試驗 | 密封試驗 | ||||
| EG41J-6 | 0．6 | 0．9 | 0．66 |
W．非腐蝕性流體 J·一般腐蝕性流體 FS。強酸堿及各種有機溶劑（溶融堿金屬元素氧除外） |
≤100 ≤85 ≤150 |
| EG41J-10 | 1．0 | 1．5 | 1．1 | ||
| EG41J-16 | 1．6 | 2．4 | 1．76 | ||
| G41J-6 | 0．6 | 0．9 | 0．66 | ||
| G41J-10 | 1．0 | 1．5 | 1．1 | ||

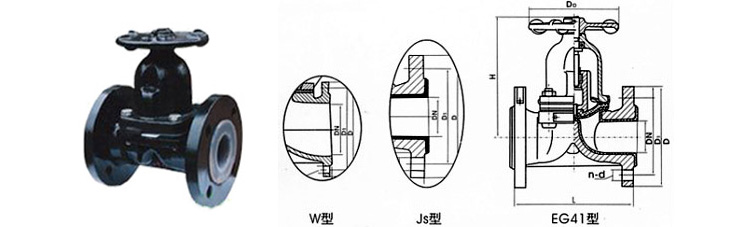

四、EG41J英標襯膠隔膜閥 外形尺寸圖
|
|
EG41J英標襯膠隔膜閥外形尺寸圖
|
五、EG41J英標襯膠隔膜閥 外形連接尺寸
| 型號 |
公稱通徑 DN |
尺寸 | 質量（㎏） | |||||||
| J型 | W型 | f | D1 | D | D0 | n-d | H | |||
| EG41J-16 EG41W-16 EG41FS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 70 | 4-14 | 92 | 3 |
| 25 | 131 | 127 | 2 | 85 | 115 | 83 | 4-14 | 96 | 4 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 114 | 4-18 | 131 | 6．5 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 114 | 4-18 | 142 | 7．5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 150 | 4-18 | 167 | 10．5 | |
| 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-18 | 203 | 17．5 | |
| 80 | 258 | 254 | 2 | 160 | 200 | 230 | 8-18 | 216 | 25 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-18 | 270 | 36 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-18 | 319 | 47 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 368 | 8-22 | 365 | 73 | |
| 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 462 | 142 | |
| 250 | 641 | 635 | 4 | 350 | 395 | 12-22 | ||||
| 300 | 757 | 749 | 4 | 400 | 445 | 12-22 | ||||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
