G941F46電動襯氟隔膜閥
一、G941F46電動襯氟隔膜閥 產品概述
上海霜恒閥門有限公司專業生產的G941F46電動襯氟隔膜閥，專用于控制腐蝕性介質，閥體內腔表面襯有F4或者F46，適用于85-150℃的腐蝕性介質，比如強酸強堿等，電動執行機構可以選擇220V電壓，也可以選用380V電壓，控制方式可以根據實際情況選擇開關型或者調節型。
二、G941F46電動襯氟隔膜閥 產品型號和圖片
G941F46電動襯氟隔膜閥
一、G941F46電動襯氟隔膜閥 產品概述
|
上海霜恒閥門有限公司專業生產的G941F46電動襯氟隔膜閥，專用于控制腐蝕性介質，閥體內腔表面襯有F4或者F46，適用于85-150℃的腐蝕性介質，比如強酸強堿等，電動執行機構可以選擇220V電壓，也可以選用380V電壓，控制方式可以根據實際情況選擇開關型或者調節型。 |
二、G941F46電動襯氟隔膜閥 產品型號和圖片
|
|
|
G941F46電動襯氟隔膜閥
|
三、G941F46電動襯氟隔膜閥 主要參數
| 名稱 | 材料 |
| 閥體 | 灰鑄鐵、不銹鋼、灰鑄鐵/襯膠、氟塑料 |
| 閥蓋 | 灰鑄鐵 |
| 閥瓣 | 灰鑄鐵 |
| 隔膜 | F4/F46 |
| 閥桿 | 碳鋼 |

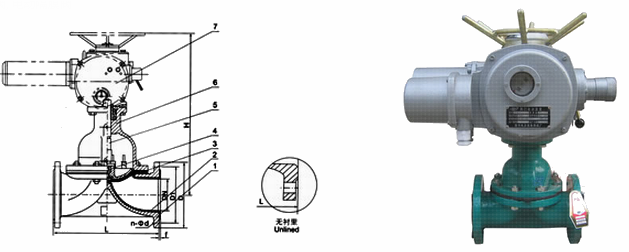

四、G941F46電動襯氟隔膜閥 外形尺寸圖
|
|
G941F46電動襯氟隔膜閥外形尺寸圖
|
五、G941F46電動襯氟隔膜閥 外形連接尺寸
|
公稱通徑 DN |
公稱壓力 MPa |
工作壓力 MPa |
L mm |
D mm |
D1 mm |
n-Фd mm |
f mm |
H mm |
型號 |
輸出力矩 MPa |
啟閉時間S |
質量 Kg/kilos |
| 15 |
|
|
108 | 95 | 65 | 4-14 | 2 |
|
|
|
|
|
| 20 | 117 | 105 | 75 | 4-14 | 2 |
|
|
|
|
|
||
| 25 | 127 | 115 | 85 | 4-14 | 2 | 445 | Z5-18/16 | 50 | 17 | 40 | ||
| 32 | 146 | 140 | 100 | 4-18 | 2 | 457 | Z5-18/16 | 50 | 20 | 41 | ||
| 40 | 159 | 150 | 110 | 4-18 | 2 | 466 | Z5-18/16 | 50 | 14 | 44 | ||
| 50 | 190 | 165 | 125 | 4-18 | 2 | 480 | Z10-18/16 | 50 | 20 | 50 | ||
| 65 |
|
|
216 | 185 | 145 | 4-18 | 2 | 517 | Z10-18/16 | 150 | 28 | 60 |
| 80 | 254 | 200 | 160 | 8-18 | 2 | 539 | Z10-36/25 | 100 | 16 | 70 | ||
| 100 | 305 | 220 | 180 | 8-18 | 2 | 576 | Z10-36/25 | 100 | 17 | 77 | ||
| 125 | 356 | 250 | 210 | 8-18 | 3 | 634 | Z15-18/25 | 150 | 32 | 92 | ||
| 150 | 406 | 285 | 240 | 8-22 | 3 | 660 | Z20-18/25 | 200 | 53 | 120 | ||
| 200 | 0.6 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 860 | Z20-36/25 | 300 | 33 | 180 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
