常開式氣動襯氟隔膜閥
一、G6K41F46氣動襯氟隔膜閥 產品概述
上海霜恒閥門有限公司專業生產的G6K41F46常開式氣動襯氟隔膜閥，因為隔膜采用氟橡膠，適用于強腐蝕性介質，這種閥門的結構形式也決定了可以徹底杜絕介質向外泄露的可能性。常開式氣動襯氟隔膜閥配有手輪，可以在斷氣的情況下手動操作，進一步增強了這種閥門的安全性能。
二、G6K41F46氣動襯氟隔膜閥 產品型號和圖片
G6K41F46氣動襯氟隔膜閥
三
一、G6K41F46氣動襯氟隔膜閥 產品概述
|
上海霜恒閥門有限公司專業生產的G6K41F46常開式氣動襯氟隔膜閥，因為隔膜采用氟橡膠，適用于強腐蝕性介質，這種閥門的結構形式也決定了可以徹底杜絕介質向外泄露的可能性。常開式氣動襯氟隔膜閥配有手輪，可以在斷氣的情況下手動操作，進一步增強了這種閥門的安全性能。 |
二、G6K41F46氣動襯氟隔膜閥 產品型號和圖片
|
|
|
G6K41F46氣動襯氟隔膜閥
|
三、G6K41F46氣動襯氟隔膜閥 主要參數
| 零件名稱 | 閥體 | 閥瓣、閥蓋 | 氣缸、氣缸蓋 | 螺桿、閥桿、活塞 | 隔膜 |
| 材料 | HT200襯氟塑膠 | HT200 | HT200 | 35 | 氟塑料 |

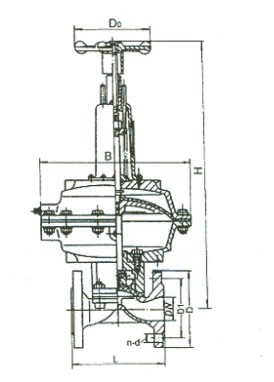

四、G6K41F46氣動襯氟隔膜閥 外形尺寸圖
|
|
G6K41F46氣動襯氟隔膜閥外形尺寸圖
|
五、G6K41F46氣動襯氟隔膜閥 外形連接尺寸
| 型號 |
公稱通徑 DN（mm） |
尺寸 | ||||||||||
| L | f | D1 | D | Do | n-d | H | B | 代號ES |
耗氣量 （cm2） |
|||
| J | W | |||||||||||
|
常開式 G6K41F |
20 | 121 | 117 | 2 | 75 | 105 | 120 | 4-13.5 | 394 | 168 | 61 | 163.87 |
| 25 | 131 | 127 | 2 | 85 | 115 | 120 | 4-13.5 | 394 | 168 | 61 | 196.65 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 120 | 4-17.5 | 400 | 168 | 61 | 229.4 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 165 | 4-17.5 | 485 | 260 | 62 | 1425.7 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 165 | 4-17.5 | 635 | 318 | 63 | 2284.1 | |
| 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17.5 | 650 | 318 | 63 | 3048 | |
| 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17.5 | 660 | 318 | 63 | 3244.7 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17.5 | 816 | 425 | 64 | 6964.5 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17.5 | 825 | 425 | 64 | 7439.7 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 310 | 8-22 | 1013 | 549 | 65 | 14912 | |
| 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 1300 | 749 | 66 | 49161 | |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
