fq41f放料球閥
一、放料球閥 產品概述
上海霜恒專業生產的FQ41F放料球閥是一種特殊結構的球閥，閥座與端面法蘭距離近，物料滯留少，結構緊湊，密封性能優越，用于精細化工、制藥、化工行業的反應鍋上，也可用在細軟顆粒介質輸送。采用PPL或M密封材料，更具耐磨耐溫，是牙膏行業、真空制膏鍋放料的最理想產品。放料球閥不僅結構簡單密封性好，而且在一定的公稱通徑范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉，是近十幾年來發展最快的閥門品種之一。使用品種和數量仍在繼續擴大，并向高溫、高壓、高密封性、長壽命、優良的調節性能。其可靠性及其他性能指標均達到較高水平。
一、放料球閥 產品概述
|
上海霜恒專業生產的FQ41F放料球閥是一種特殊結構的球閥，閥座與端面法蘭距離近，物料滯留少，結構緊湊，密封性能優越，用于精細化工、制藥、化工行業的反應鍋上，也可用在細軟顆粒介質輸送。采用PPL或M密封材料，更具耐磨耐溫，是牙膏行業、真空制膏鍋放料的最理想產品。放料球閥不僅結構簡單密封性好，而且在一定的公稱通徑范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉，是近十幾年來發展最快的閥門品種之一。使用品種和數量仍在繼續擴大，并向高溫、高壓、高密封性、長壽命、優良的調節性能。其可靠性及其他性能指標均達到較高水平。 |
二、放料球閥 產品型號和圖片
|
|
|
放料球閥
|
三、放料球閥 主要參數
| 型號 | 工作壓力 Mpa | 適用溫度 ℃ | 適用介質 | 材料 | |||
| 閥體材料 | 閥桿 | 密封面 | 填料 | ||||
| FQ41F-10C | 1.0 | ≤80 | 水、氣、油 | WCB | 2Cr13 | PTFE | PTFE |
| FQ41F-10P | 硝酸類 | CF8 | 304 | ||||
| FQ41F-10R | 硝酸類 | CF8M | 316 | ||||

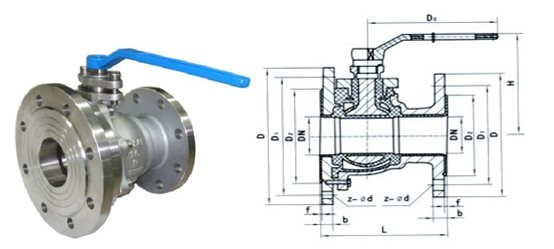

四、放料球閥 外形尺寸圖
|
|
放料球閥外形尺寸圖
|
五、放料球閥 外形連接尺寸
| DN | L | H | do | 重量 |
| 25 | 82 | 70 | 150 | 1.5 |
| 40 | 92 | 105 | 160 | 3 |
| 50 | 130 | 130 | 180 | 3.5 |
| 65 | 150 | 145 | 230 | - |
| 80 | 180 | 187 | 250 | 13 |
| 100 | 210 | 220 | 300 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
