一、復合式排氣閥 產品概述
上海霜恒專業生產的CARX復合式排氣閥閥體為圓桶狀，閥門內件包括不銹鋼浮球、杠桿及閥瓣。復合式排氣閥安裝在泵出口處或配水管線中，用來排隊集積在管中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。當管內開始注水時，閥瓣處在開啟的位置，進行大量排氣，當空氣排完時閥內充滿水，浮球上升并帶動閥瓣關閉,停止排氣,當管內水正常輸送時,如有少量空氣聚集在閥內到相當的程度,閥內水位下降,此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。
二、復
一、復合式排氣閥 產品概述
|
上海霜恒專業生產的CARX復合式排氣閥閥體為圓桶狀，閥門內件包括不銹鋼浮球、杠桿及閥瓣。復合式排氣閥安裝在泵出口處或配水管線中，用來排隊集積在管中的空氣，以提高管線及水泵的使用效率，當管內一旦產生負壓時，此閥迅速吸入外界空氣，以防止管線因負壓而損壞。當管內開始注水時，閥瓣處在開啟的位置，進行大量排氣，當空氣排完時閥內充滿水，浮球上升并帶動閥瓣關閉,停止排氣,當管內水正常輸送時,如有少量空氣聚集在閥內到相當的程度,閥內水位下降,此時空氣由小孔排出。當水泵停止時，管內水流空或遇管內產生負壓，此時塞頭迅速開啟，吸入空氣，確保管線安全。 |
二、復合式排氣閥 產品型號和圖片
|
|
|
復合式排氣閥
|
三、復合式排氣閥 主要參數
| NO | 名稱 | 材質 |
| 1 | 閥體 | HT200 |
| 2 | 閥蓋 | HT200 |
| 3 | 浮球 | 304不銹鋼 |
| 4 | 閥瓣 | 黃銅、不銹鋼 |
| 5 | 杠桿 | H59黃銅 |
| 6 | 塞頭 | 不銹鋼 |

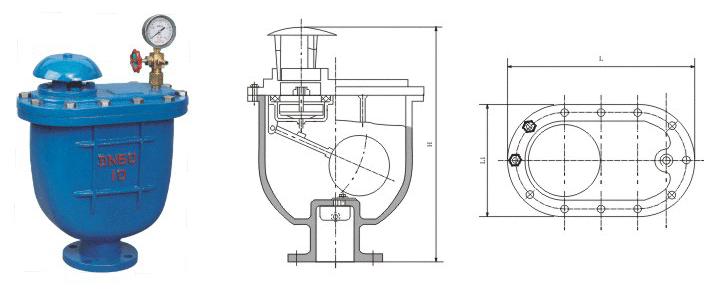

四、復合式排氣閥 外形尺寸圖
|
|
復合式排氣閥外形尺寸圖
|
五、復合式排氣閥 外形連接尺寸
|
公稱通徑 （DN） |
H | L | L1 |
| 20/25 | 400 | 290 | 180 |
| 50 | 480 | 370 | 200 |
| 80 | 600 | 420 | 250 |
| 100 | 600 | 420 | 250 |
| 150 | 750 | 600 | 350 |
| 200 | 870 | 670 | 410 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
