h40j浮球式襯膠止回閥
一、浮球式襯膠止回閥 產品概述
上海霜恒專業生產的H40J浮球式襯膠止回閥是在閥門內部全襯橡膠（包括球體），適用于腐蝕性不強的壓力管道，如果襯氟就可以耐受更強的腐蝕。浮球式襯膠止回閥依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流。H40J浮球式襯膠止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。
二、浮球式襯膠止回閥 產品型號和圖片
一、浮球式襯膠止回閥 產品概述
|
上海霜恒專業生產的H40J浮球式襯膠止回閥是在閥門內部全襯橡膠（包括球體），適用于腐蝕性不強的壓力管道，如果襯氟就可以耐受更強的腐蝕。浮球式襯膠止回閥依靠介質本身流動而自動開、閉閥瓣，用來防止介質倒流。H40J浮球式襯膠止回閥還可用于給其中的壓力可能升至超過系統壓的輔助系統提供補給的管路上。。通常這種閥門是自動工作的，在一個方向流動的流體壓力作用下，閥瓣打開；流體反方向流動時，由流體壓力和閥瓣的自重合閥瓣作用于閥座，從而切斷流動。 |
二、浮球式襯膠止回閥 產品型號和圖片
|
|
|
浮球式襯膠止回閥
|
三、浮球式襯膠止回閥 主要參數
| 浮球式襯膠止回閥型號 | 公稱壓力PNMPa | 試驗壓力PsMPa | 浮球式襯膠止回閥適用介質 | 工作溫度℃ | |
| 殼體試驗 | 密封試驗 | ||||
| H40J-6 | 0.6 | 0.9 | 0.66 |
W.非腐蝕性流體 J.一般腐蝕性流體 Fs.強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外） |
≤85 ≤150 |
| H40J-10 | 1.0 | 105 | 1.1 | ||
四、浮球式襯膠止回閥 外形尺寸圖
|
|

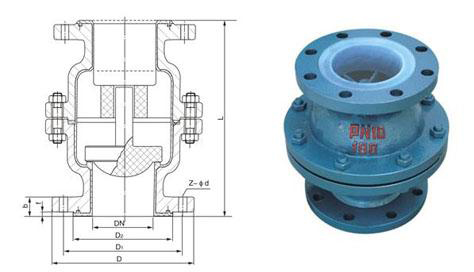

浮球式襯膠止回閥外形尺寸圖
|
五、浮球式襯膠止回閥 外形連接尺寸
| 稱通徑 | 浮球式襯膠止回閥的標準值 | 參考值 | |||||||||
| DN（mm） | NPS（inch） | H | D | D1 | D2 | f | b | Z-Φd | B | W（kg） | |
| PN0.6（MPa） | |||||||||||
| 25 | 1 | 152 | 100 | 75 | 60 | 2 | 14 | 4-Φ12 | 135 | 6 | |
| 40 | 1 1/2 | 178 | 130 | 100 | 80 | 3 | 16 | 4-Φ14 | 170 | 10 | |
| 50 | 2 | 178 | 140 | 110 | 90 | 3 | 16 | 4-Φ14 | 190 | 14 | |
| 65 | 2 1/2 | 190 | 160 | 130 | 100 | 3 | 16 | 4-Φ14 | 210 | 18 | |
| 80 | 3 | 203 | 185 | 150 | 125 | 3 | 18 | 4-Φ18 | 235 | 21 | |
| 100 | 4 | 267 | 205 | 170 | 145 | 3 | 18 | 4-Φ18 | 300 | 40 | |
| 150 | 6 | 394 | 260 | 225 | 200 | 3 | 20 | 8-Φ18 | 440 | 90 | |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
