z41襯膠閘閥
一、襯膠閘閥 產品概述
上海霜恒專業生產的Z41J襯膠閘閥，是在閘閥的內部全部襯以耐腐蝕的橡膠，可以起到很好的切斷與耐腐蝕的雙重功能，Z41J襯膠閘閥廣泛應用于化工、石油、天然氣、環保、城市管道、燃氣管線等工業部門，介質的流向不受限制，全開時，密封面受工作介質的沖蝕比截止閥小，體形比較簡單，鑄造工藝性較好。
二、襯膠閘閥 產品型號和圖片
襯膠閘閥
三、襯膠閘閥 主要參數
一、襯膠閘閥 產品概述
|
上海霜恒專業生產的Z41J襯膠閘閥，是在閘閥的內部全部襯以耐腐蝕的橡膠，可以起到很好的切斷與耐腐蝕的雙重功能，Z41J襯膠閘閥廣泛應用于化工、石油、天然氣、環保、城市管道、燃氣管線等工業部門，介質的流向不受限制，全開時，密封面受工作介質的沖蝕比截止閥小，體形比較簡單，鑄造工藝性較好。 |
二、襯膠閘閥 產品型號和圖片
|
|
|
襯膠閘閥
|
三、襯膠閘閥 主要參數
| 設計制造標準 | GB/T 12234 |
| 結構長度標準 | GB/T 12221-2005 |
| 連接法蘭標準 | GB/T 9113 |
| 壓力溫度等級 | GB/T 12224-2005 |
| 試驗檢驗標準 | GB/T 13927-2008 |

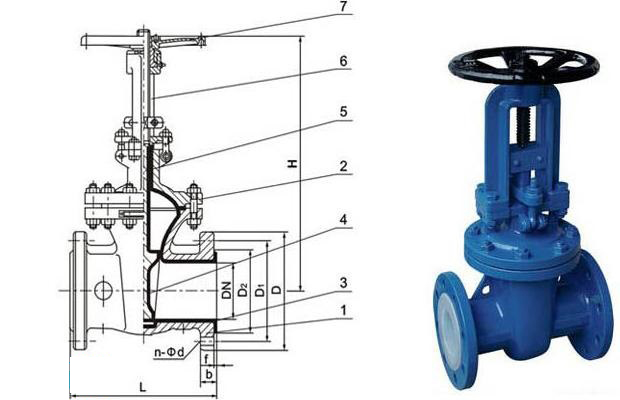

四、襯膠閘閥 外形尺寸圖
|
|
襯膠閘閥外形尺寸圖
|
五、襯膠閘閥 外形連接尺寸
| 公稱通徑DN(mm) | 主要外形尺寸及連接尺寸 | ||||||||||||
| L | D | D1 | D2 | b | f | z-Φd | H | H1 | D0 | ||||
| Z40、Z41、Z42 | |||||||||||||
| 15 | 130 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 | 220 | 240 | 120 | |||
| 20 | 150 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 | 255 | 284 | 140 | |||
| 25 | 160 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 | 275 | 303 | 160 | |||
| 32 | 180 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 | 280 | 321 | 180 | |||
| 40 | 200 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 | 300 | 352 | 200 | |||
| 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 | 358 | 438 | 240 | |||
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 | 375 | 450 | 240 | |||
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 | 433 | 528 | 280 | |||
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 | 502 | 620 | 320 | |||
| 125 | 325 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 | 612 | 753 | 360 | |||
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 12-Φ23 | 676 | 847 | 360 | |||
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-Φ25 | 820 | 1039 | 400 | |||
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-Φ25 | 969 | 1245 | 450 | |||
| 300 | 500 | 460 | 410 | 375 | 30 | 3 | 12-Φ25 | 1142 | 1472 | 560 | |||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
