鍛鋼內螺紋Y型過濾器
一、鍛鋼內螺紋Y型過濾器 產品概述
上海霜恒專業生產的GL11Y高壓鍛鋼內螺紋過濾器，適用于高壓管路的介質過濾，閥體材質有A105、SUS304、SUS316等，濾網304不銹鋼或者316不銹鋼，使用壓力從150--2500Lb。
二、鍛鋼內螺紋Y型過濾器 產品型號和圖片
鍛鋼內螺紋Y型過濾器
三、鍛鋼內螺紋Y型過濾器 主要參數
序號
一、鍛鋼內螺紋Y型過濾器 產品概述
|
上海霜恒專業生產的GL11Y高壓鍛鋼內螺紋過濾器，適用于高壓管路的介質過濾，閥體材質有A105、SUS304、SUS316等，濾網304不銹鋼或者316不銹鋼，使用壓力從150--2500Lb。 |
二、鍛鋼內螺紋Y型過濾器 產品型號和圖片
|
|
|
鍛鋼內螺紋Y型過濾器
|
三、鍛鋼內螺紋Y型過濾器 主要參數
| 序號 | 零件名稱 | A105/F6a | A105/F6工HFS | LF2/304 | F11/F6aHF | F304(L)/304(L) | F316(L)/316(L) | F51/51 |
| 1 | 閥體 | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 2 | 過濾網 | 304 | 304 | 304 | 304 | 304(L) | 316(L) | 316(L) |
| 3 | 銘牌 | AL | AL | AL | AL | AL | AL | AL |
| 4 | 鉚釘 | H62 | H62 | H62 | H62 | H62 | H62 | H62 |
| 5 | 墊片 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 | 304+柔性石墨 |
| 6 | 閥蓋 | A105 | A105 | LF2 | F11 | F304(L) | F316(L) | F51 |
| 7 | 螺栓 | B7 | B7 | L7 | B16 | B8(M) | B8(M) | B8M |

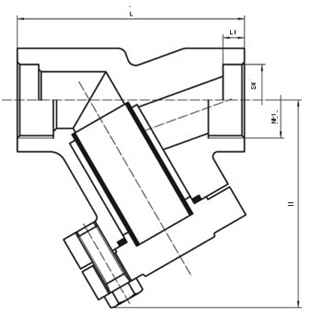

四、鍛鋼內螺紋Y型過濾器 外形尺寸圖
|
|
鍛鋼內螺紋Y型過濾器外形尺寸圖
|
五、鍛鋼內螺紋Y型過濾器 外形連接尺寸
CL800鍛鋼過濾器主要尺寸:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
CL900~1500鍛鋼過濾器主要尺寸:
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
