h61y鍛鋼焊接止回閥
一、焊接式鍛鋼止回閥 產品概述
上海霜恒專業生產的H61Y鍛鋼焊接止回閥，采用對焊連接，適用于高壓場合，用來防止介質倒流，造成水錘，損壞管道和泵體。連接方式采用對焊連接，壓力從150-2500Lb，材質有A105、SUS304、SUS316等等。
二、焊接式鍛鋼止回閥 產品型號和圖片
焊接式鍛鋼止回閥
三、焊接式鍛鋼止回閥 主要參數
序號
一、焊接式鍛鋼止回閥 產品概述
|
上海霜恒專業生產的H61Y鍛鋼焊接止回閥，采用對焊連接，適用于高壓場合，用來防止介質倒流，造成水錘，損壞管道和泵體。連接方式采用對焊連接，壓力從150-2500Lb，材質有A105、SUS304、SUS316等等。 |
二、焊接式鍛鋼止回閥 產品型號和圖片
|
|
|
焊接式鍛鋼止回閥
|
三、焊接式鍛鋼止回閥 主要參數
| 序號 | 零件名稱 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304（L） | F316（L） | ||
| 1 | 閥體 | A105 | A182F22 | A182F304（L） | A182F316（L） |
| 2 | 閥瓣 | A276420 | A276304 | A276304（L） | A276316（L） |
| 3 | 密封螺母 | 316夾柔性石墨 | 316夾PTFE | ||
| 4 | 密封圈 | A105 | A182F22 | A182F304（L） | A193 B8（M） |
| 5 | 固定螺母 | SS | |||
| 6 | 提升螺栓 | A193B7 | A193B16 | A193B8（M） | A193B8（M） |
| 適用介質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 適用溫度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||

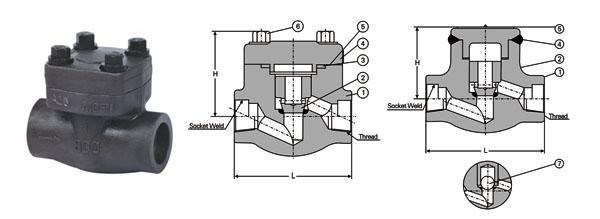

四、焊接式鍛鋼止回閥 外形尺寸圖
|
|
焊接式鍛鋼止回閥外形尺寸圖
|
五、焊接式鍛鋼止回閥 外形連接尺寸
| NPS | 縮徑 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | |
| 全徑 | 3/8” | 1/2” | 3/4” | 1” | 11/4” | 11/2” | 2” | ||
| L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
| W | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | |
| 重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 |
| 焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 | |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
