自力式電控溫度調節閥
一、自力式電控溫度調節閥 產品概述
ZZWPE自力式電控溫度調節閥，由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成。自力式電控溫度調節閥適用于非腐蝕性的液體、氣體和蒸汽，在各種加熱、冷卻系統中的溫度控制。自力式電控溫度調節閥結構簡單，操作方便，選用溫度范圍廣、響應時間快、密封性能可靠。因而自力式電控溫度調節閥廣泛應用于化工、食品、輕紡、賓館與飯店等部門的熱水供應。自力式電控溫度調節閥具有以下特點：
1、適用范圍廣泛，閥體結構有單座、或套筒兩種型式。
2、有較寬的溫度設定范圍，控制精度高。
3、有超溫過載保護措施，安全可靠。
4、溫度設定方便，運行期間也可連續調節。
一、自力式電控溫度調節閥 產品概述
|
ZZWPE自力式電控溫度調節閥，由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成。自力式電控溫度調節閥適用于非腐蝕性的液體、氣體和蒸汽，在各種加熱、冷卻系統中的溫度控制。自力式電控溫度調節閥結構簡單，操作方便，選用溫度范圍廣、響應時間快、密封性能可靠。因而自力式電控溫度調節閥廣泛應用于化工、食品、輕紡、賓館與飯店等部門的熱水供應。自力式電控溫度調節閥具有以下特點：
1、適用范圍廣泛，閥體結構有單座、或套筒兩種型式。
2、有較寬的溫度設定范圍，控制精度高。
3、有超溫過載保護措施，安全可靠。
4、溫度設定方便，運行期間也可連續調節。
|
|
|
|

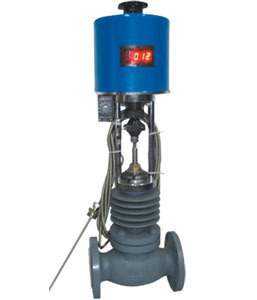

自力式電控溫度調節閥
|
|
二、自力式電控溫度調節閥 工作原理
自力式電控溫度調節閥由控制閥門、電動執行機構、溫度傳感器和溫度調節器等部件組成，根據用戶需要，分別有加熱型與冷卻型兩種結構。加熱型調節閥的結構與原理，見附圖示：工作前主閥芯處于半開位置，傳感器處于自然狀態。接上電源，主閥芯全開。介質由箭頭方向流入主閥體、經閥芯對儲熱箱進行加熱。當溫度升到相應設定值時，傳感器即產生相應線性信號輸入一體化執行機構，隨即驅動閥桿、閥芯產生位移，關閉主閥芯停止加熱。當溫度低于設定值時，傳感器即產生線性信號輸入一體化執行機構，驅使閥芯漸開，使介質按拋物線特性流入儲熱箱，進行加熱直至設定值。這樣被控介質始終在設定溫度范圍內被控制，從而達到控溫目的。
備注：常說的加熱型、冷卻型。在此閥中只要更換閥芯結構即可以實現。
三、自力式電控溫度調節閥 主要技術參數
1、閥體
|
閥體形式
|
直通鑄造球型閥
|
|
公稱通徑
|
DN20～200mm
|
|
公稱壓力
|
PN1.6、2.5、4.0、6.4
|
|
法蘭標準
|
GB/T9113、 JB/T79、HG20594及其他標準
|
|
連接形式
|
法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以?xún)?
|
|
閥蓋形式
|
標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃
|
|
壓蓋型式
|
螺栓壓緊式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料
|
|
閥體材料
|
鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、鑄鋼襯四氟(WCB+F46)
|
2、閥內件
|
閥芯形式
|
單座柱塞型閥芯
|
|
流量特性
|
線性、等百分比
|
|
閥芯材料
|
PTFE、不銹鋼 (304、304L、316、316L)
|
3、執行機構、傳感器、毛細管
|
執行器型號
|
3810系列、PSL系列
|
|
主要技術參數
|
電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC
|
|
防護等級：相當IP55、隔爆標志：ExdⅡBT4、手操功能：手柄
|
|
環境溫度：-25～+70℃、環境濕度：≤95%
|
|
溫包、毛細管材料
|
H62、1Cr18Ni9Ti
|
|
毛細管長度
|
3米、5米、10米
|
|
溫度控制范圍
|
0~250℃
|
|
設定值偏差
|
±2℃
|
四、自力式電控溫度調節閥 額定行程與流通能力、泄露標準
|
公稱通徑
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
流通能力(m3/h)
|
7
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
|
額定行程
|
6
|
8
|
10
|
14
|
20
|
30
|
30
|
40
|
|
調節精度(℃)
|
± 1 ~ ± 5
|
|
使用介質
|
蒸汽、水、油、氣體
|
允許
泄漏量
|
硬密封
|
10 -4 X 閥額定容量
|
|
軟密封
|
“ 0 ”
|

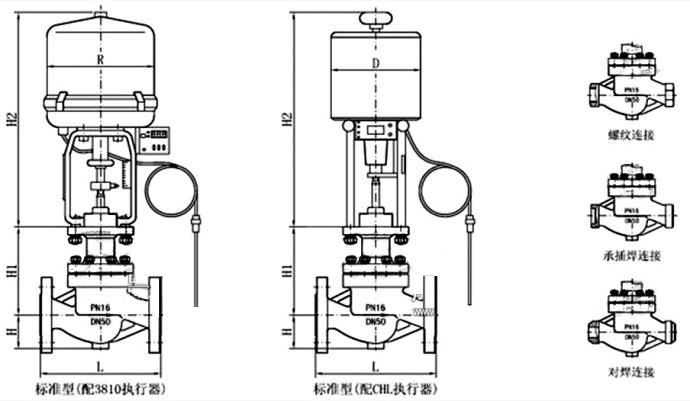

五、自力式電控溫度調節閥 主要外形圖
六、自力式電控溫度調節閥 主要連接尺寸
|
公稱通徑 DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
L
|
PN16/25
|
181
|
184
|
200
|
222
|
254
|
276
|
298
|
352
|
410
|
451
|
600
|
|
PN40
|
194
|
197
|
200
|
235
|
267
|
292
|
317
|
368
|
425
|
473
|
610
|
|
PN64
|
206
|
200
|
210
|
251
|
286
|
311
|
337
|
394
|
440
|
508
|
650
|
|
H
|
PN16/25
|
52.5
|
57.5
|
75
|
75
|
85.5
|
92.5
|
100
|
110
|
142.5
|
158
|
170
|
|
PN40
|
52.5
|
57.5
|
75
|
75
|
82.5
|
92.5
|
100
|
117.5
|
150
|
167.5
|
187.5
|
|
PN64
|
65
|
40
|
85
|
85
|
90
|
102.5
|
107.5
|
125
|
172.5
|
195
|
207.5
|
|
H1
|
132
|
132
|
158
|
170
|
179
|
214
|
221
|
234
|
270
|
294
|
331
|
|
H2
|
CHL
|
465
|
465
|
465
|
465
|
465
|
560
|
560
|
560
|
560
|
560
|
788
|
|
3810
|
373
|
373
|
495
|
495
|
495
|
700
|
700
|
700
|
725
|
725
|
725
|
|
D
|
177
|
177
|
177
|
177
|
177
|
182
|
182
|
182
|
182
|
182
|
218
|
|
R
|
225
|
225
|
225
|
225
|
225
|
257
|
257
|
257
|
310
|
310
|
310
|
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
