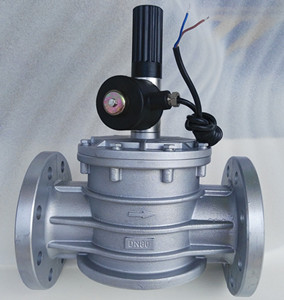

鋁合金燃氣緊急切斷閥SHFKL
工作原理： 活塞式燃氣緊急切斷閥常開型—本品直接一般與燃氣泄漏報警器配套使用，在燃氣發生泄漏或需要緊急關閉的時候，主機給電磁閥一個脈沖電源信號，電磁閥在1秒內切斷氣源供給，有效的防止事故的發生，在排除險情之后，由人工擰開防護罩，將手柄球往上提起打開閥門！
活塞式燃氣緊急切斷閥常閉型—在工作狀態中電磁閥處于開啟狀態，線圈同處于帶電狀態，當發生燃氣泄露或是遇險停電時 ，電磁閥瞬間斷電切斷氣源；開啟時，先將手柄球提到位，再通上電源即可。缺點為停電情況時電磁閥不能打開。
詳細參數：
原理結構
直動式，
工作原理： 活塞式燃氣緊急切斷閥常開型—本品直接一般與燃氣泄漏報警器配套使用，在燃氣發生泄漏或需要緊急關閉的時候，主機給電磁閥一個脈沖電源信號，電磁閥在1秒內切斷氣源供給，有效的防止事故的發生，在排除險情之后，由人工擰開防護罩，將手柄球往上提起打開閥門！
活塞式燃氣緊急切斷閥常閉型—在工作狀態中電磁閥處于開啟狀態，線圈同處于帶電狀態，當發生燃氣泄露或是遇險停電時 ，電磁閥瞬間斷電切斷氣源；開啟時，先將手柄球提到位，再通上電源即可。缺點為停電情況時電磁閥不能打開。詳細參數：
| 原理結構 | 直動式，分步直動式（適用于中高壓） | 流體介質 | 空氣，氮氣，天然氣、石油液化氣、瓦斯、沼氣、煤氣等 |
| 線圈工作溫度 | <+85℃ | 介質溫度 | -40℃——+120℃ |
| 控制方式 | 常開（通電關閉，手動打開）；常閉（斷電關閉，手動加通電打開 | 公稱壓力 |
PN16………… (使用0-0.2MPa) |
| 公稱通徑 | DN15-DN500mm | 閥體材質 | 不銹鋼（304、316）、鑄鋼，鑄鐵(HT200) |
| 標準電壓 | 脈沖AC220V、DC24V、DC12V | 線圈連接方式 | 防爆罩三芯護套電纜引線式、插頭式 |
| 密封件性能 | 耐溫、耐壓、耐磨、防腐 | 連接方式 | 法蘭、螺紋、焊接 |
| 密封方式 | 平面與錐平面密封 | 電流 |
0.15A |
|
公稱通徑 （mm） |
連接方式 （英制） |
連接尺寸 （國家標準） |
長度-L （mm） |
高度-H （mm） |
材質 （1Cr19Ni9） |
| DN20 | 法蘭 | 4-φ14；孔距75 | 150 | 145 | 304/HT250 |
| DN25 | 法蘭 | 4-φ14；孔距85 | 160 | 189 | 304/HT250 |
| DN32 | 法蘭 | 4-φ18；孔距100 | 180 | 210 | 304/HT250 |
| DN40 | 法蘭 | 4-φ18；孔距110 | 200 | 230 | 304/HT250 |
| DN50 | 法蘭 | 4-φ18；孔距125 | 165 | 350 | 304/HT250 |
| DN65 | 法蘭 | 4-φ18；孔距145 | 290 | 380 | 304/HT250 |
| DN80 | 法蘭 | 8-φ18；孔距160 | 250 | 410 | 304/HT250 |
| DN100 | 法蘭 | 8-φ18；孔距180 | 280 | 450 | 304/HT250 |
| DN125 | 法蘭 | 8-φ18；孔距210 | 400 | 455 | 304/HT250 |
| DN150 | 法蘭 | 8-φ23；孔距240 | 480 | 575 | 304/HT250 |
| DN200 | 法蘭 | 12-φ23；孔距295 | 600 | 675 | 304/HT250 |
| DN250 | 法蘭 | 12-φ25；孔距355 | 730 | 645 | 304/HT250 |
| DN300 | 法蘭 | 12-φ25；孔距410 | 850 | 705 | 304/HT250 |
| DN350 | 法蘭 | 16-φ25；孔距470 | 900 | 845 | 304/HT250 |
| DN400 | 法蘭 | 16-φ30；孔距525 | 950 | 845 | 304/HT250 |
| DN500 | 法蘭 | 20-φ34；孔距650 | 1150 | 1015 | 304/HT250 |
接線方式：黃色線為地線（可不接），其余兩根不分正負極。
工作范圍：可燃氣體報警自控系統及需要緊急切斷的管路。
注解：1、活塞式燃氣緊急切斷閥安裝前必須清理管道內的雜質、焊渣，以免造成閥體內漏。
2、活塞式燃氣緊急切斷閥一般工況只能水平安裝，垂直安裝時需要提前說明。
3、活塞式燃氣緊急切斷閥安裝完畢后，應先動作幾次正常后方能投入使用。
防爆線圈說明：防爆電磁閥是工作在較特殊環境的電磁閥，用戶必須根據國家防爆標準選擇電磁閥。以保證生命及財產安全。生產的防爆電磁閥已通過《國家防爆電氣產品質量監督檢驗中心》的檢驗并取得防爆電磁閥產品合格證。
防爆等級：EXdⅡCT4。防爆證號：CNEX12.0353
制造標準：GB3836.1-2000、GB3836.2-2000
