自力式微壓調節閥
一、自力式微(差)壓調節閥 產品概述
本公司生產的ZZVP、ZZCP自力式微壓調節閥、自力式差壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。自力式微壓調節閥、自力式差壓調節閥主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件，用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮氣等各種工業氣體的減壓、穩壓、泄壓調節，用于各種油品、化學品、液體儲罐氣封。其主要特點如下：
1、調節彈簧設計在薄膜執行機構上方,利于現場調試。
2、無填料，閥桿上、下活動是不存在摩擦，上密封絕對可靠。
3、執行機構敏感元件極為靈敏，極微小的
一、自力式微(差)壓調節閥 產品概述
|
本公司生產的ZZVP、ZZCP自力式微壓調節閥、自力式差壓調節閥是一種無需外加能源，利用被控介質自身能量當動力源，引入執行機構膜室產生推力，控制節流元件運動達到自動調節。自力式微壓調節閥、自力式差壓調節閥主要用于各種工業爐氣體燃燒系統，控制甲、乙兩種燃料混合比流量，達到理想的然料條件，用于氫冷發電機組密封油與氫氣、液化氣、氧氣、氮氣等各種工業氣體的減壓、穩壓、泄壓調節，用于各種油品、化學品、液體儲罐氣封。其主要特點如下： |
|
|

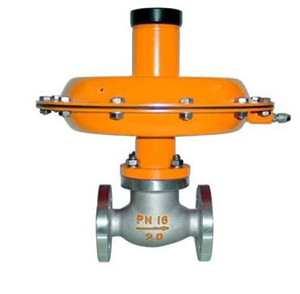

ZZVP/ZZCP自力式微(差)壓調節閥
|
二、自力式微(差)壓調節閥 主要技術參數
| 閥體形式 | 直通鑄造球型閥 |
|---|---|
| 公稱通徑 | DN20～100mm |
| 公稱壓力 | PN1.0、1.6MPa |
| 法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
| 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以?xún)? |
| 閥蓋形式 | 標準型(一體式) |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
|
壓力分段范圍 (KPa) |
0.5～6 5～10 9～15 12～19 18～25 22～30 28～35 32～40 38～50 48～60 58～72 70～100 |
| 保證調壓閥正常工作的最小壓差P | ≥0.01(MPa) |
| 工作溫度 | ≤80℃ |
| 適合介質 | 氣體、蒸汽、低粘度液體 |
| 閥體材料 | 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M) |
| 閥芯形式 | 單座柱塞型閥芯 |
| 流量特性 | 快開、線性 |
| 閥芯材料 | PTFE、不銹鋼 (304、304L、316、316L) |
三、自自力式微(差)壓調節閥 額定流量系數、噪音衡量系數、允許壓差
| 公稱通徑DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
|
允許壓差 (Mpa) |
PN16 | 1.6 | 1.5 | 1.2 | ||||||||
| PN40 | 2.0 | |||||||||||
四、自力式微(差)壓調節閥 主要性能指標
| 控制精度 | ±5% | |||
|---|---|---|---|---|
|
允許泄露量 (在規定實驗條件下) |
硬密封 | 4×0.01%閥額定容量 | ||
| 軟密封 | DN15～50 | DN65～125 | DN150～250 | |
| 10氣泡/min | 20氣泡/min | 40氣泡/min | ||
五、自力式微(差)壓調節閥 主要外形圖
|
|

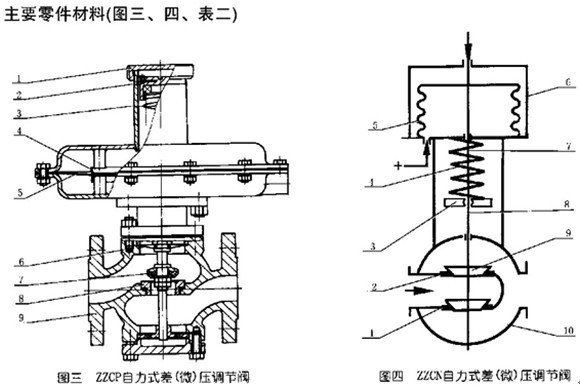

ZZVP/ZZCP自力式微(差)壓調節閥 外形連接尺寸圖
|
六、自力式微(差)壓調節閥 主要連接尺寸
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|
| L | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| H | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 |
| H1 | 323 | 350 | 370 | 370 | 370 | 397 | 397 | 400 |
| A | 308 | 394 | 308 | 394 | 308 | 394 | 394 | 394 |
| 導壓管接口螺紋 | M16×1.5 | |||||||
| 重量G(Kg) | 12 | 18 | 25 | 32 | 45 | 58 | 68 | 76 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
