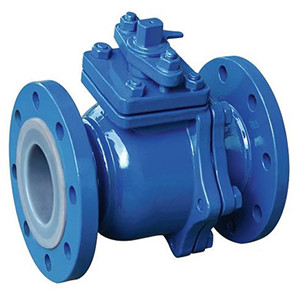

氯用球閥
液氯、氯氣專用球閥：
液氯、氯氣球閥內腔及球體均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙丙?。‵46），故具有可靠的耐腐蝕性和密封性。廣泛用于化工、石油、冶金、醫藥等工業部門，實現對生產過程中酸、堿等強腐蝕介質的調節或切斷，在水處理過程控制中使用效果最明顯。
【產品特點】
1、采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質
2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護
3、啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件內的可能性，從根本上保證了工程中的使用安全性
4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏
5、兩片式、三片式結構可適應各種不同要求的管路系統和工況條件，其中三片球閥允許主閥體與兩側閥體分離，可實現在線快速更換、維修
【執行標準】
設計標準：GB12237
結構長度：GB12221
法蘭標準：JB/T79-94 GB9113.1-26
檢驗試驗：JB/T9092-99
【性能參數】
|
型號 |
Q41F46-10 |
Q41F46-16 |
Q41F46-10C |
Q41F46-16C |
|
|
工作壓力（MPa） |
1.0 |
1.6 |
1.0 |
1.6 |
|
|
適用溫度（℃） |
-10～150 |
-20～150 |
|||
|
適用介質 |
腐蝕性介質 |
||||
|
材料 |
閥體 |
鑄鐵內襯聚四氟乙烯 |
鑄鋼內襯聚四氟乙烯 |
||
|
球體 |
鑄鋼外包聚四氟乙烯 |
||||
|
密封圈 |
增強聚四氟乙烯 |
聚四氟乙烯 |
|||
|
填料 |
聚四氟乙烯 |
||||
主要外形和連接尺寸
|
公稱通徑 |
PN1.6(MPa)主要外形尺寸和連接尺寸 |
參考值 |
|||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
Z-Φd |
H1 |
Do |
|
15 |
130 |
95 |
65 |
45 |
3 |
14 |
4-Φ14 |
95 |
140 |
|
20 |
140 |
105 |
75 |
55 |
3 |
14 |
4-Φ14 |
98 |
150 |
|
25 |
150 |
115 |
85 |
65 |
3 |
16 |
4-Φ14 |
113 |
150 |
|
32 |
165 |
135 |
100 |
78 |
3 |
18 |
4-Φ18 |
130 |
180 |
|
40 |
180 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
135 |
200 |
|
50 |
200 |
160 |
125 |
100 |
3.5 |
20 |
4-Φ18 |
140 |
220 |
|
65 |
220 |
180 |
145 |
120 |
3.5 |
20 |
4-Φ18 |
145 |
280 |
|
80 |
250 |
195 |
160 |
135 |
4 |
22 |
8-Φ18 |
205 |
320 |
|
100 |
280 |
215 |
180 |
155 |
4 |
24 |
8-Φ18 |
230 |
380 |
|
125 |
320 |
245 |
210 |
185 |
4 |
26 |
8-Φ18 |
252 |
500 |
|
150 |
360 |
280 |
240 |
210 |
4 |
28 |
8-Φ23 |
283 |
600 |
|
200 |
400 |
335 |
295 |
265 |
5 |
30 |
8-Φ23 |
325 |
750 |
|
250 |
450 |
405 |
355 |
320 |
5 |
34 |
12-Φ26 |
370 |
900 |
