ZL47F自力式流量平衡閥
一、自力式流量平衡閥 產品概述
|
ZLF/ZL47F自力式流量平衡閥亦稱自力式平衡閥、流量調節閥、流量控制器、動態平衡閥、流量平衡閥，是一種直觀簡便的流量調節控制裝置，管網中應用自力式流量平衡閥可直接根據設計來設定流量，閥門可在水作用下，自動消除管線的剩余壓頭及壓力波動所引起的流量偏差，無論系統壓力怎樣變化均保持設定流量不變，自力式流量平衡閥這些功能使管網流量調節一次完成，把調網工作變?yōu)楹?jiǎn)單的流量分配，有效的解決管網的水力失調。自力式流量平衡閥主要應用于：集中供熱(冷)等水系統中，使管網流量按需分配，消除水系統水力失調，解決冷熱不均問題，可節能、節電15%-20%。 |
|
|

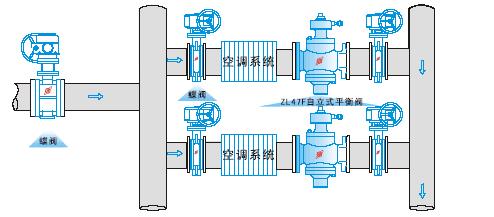

ZL47F自力式流量平衡閥
|
|
|
3、徹底解決近端壓差大，遠端壓差小的矛盾。 |
|
二、自力式流量平衡閥 主要技術參數
| 閥體形式 | 直通鑄造閥體 |
|---|---|
| 公稱通徑 | DN15～350mm |
| 公稱壓力 | PN1.0、1.6 MPa |
| 法蘭標準 | ANSI、JIS、DIN、GB、JB (特殊可按用戶提供) |
| 連接形式 | 法蘭(FF RF RTJ)、螺紋(適用于DN25以?xún)? |
| 介質溫度 | 0～150℃ |
| 工作壓差 | 20～600KPa |
| 流量精度 | 5% |
| 閥體材質 | 鑄鐵、球墨鑄鐵、鑄鋼 |
三、自力式流量平衡閥 主要外形圖
|
|
|
ZLF自力式流量平衡閥 外形連接尺寸圖
|
|
四、自力式流量平衡閥 主要連接尺寸
| 公稱通徑(DN) | 安裝方式 | L(mm) | H1(mm) | H2(mm) | 恒定流量 | 重量(Kg) |
|---|---|---|---|---|---|---|
| 15 | 螺紋連接 | 100 | 60 | 50 | 0.2-1 | 0.6 |
| 20 | 110 | 60 | 50 | 0.3-1.5 | 0.6 | |
| 25 | 115 | 60 | 50 | 0.5-2 | 0.7 | |
| 32 | 法蘭連接 | 130 | 70 | 70 | 1-4 | 4 |
| 40 | 200 | 90 | 100 | 1.5-6 | 11 | |
| 50 | 215 | 100 | 105 | 2-8 | 12 | |
| 65 | 230 | 130 | 110 | 3-12 | 15 | |
| 80 | 275 | 159 | 170 | 5-20 | 27 | |
| 100 | 290 | 175 | 185 | 10-30 | 30 | |
| 125 | 310 | 180 | 200 | 15-45 | 40 | |
| 150 | 350 | 210 | 220 | 30-70 | 63 | |
| 200 | 425 | 230 | 285 | 40-180 | 104 | |
| 250 | 480 | 310 | 385 | 100-300 | 189 | |
| 300 | 650 | 405 | 480 | 150-500 | 218 | |
| 350 | 700 | 420 | 545 | 200-700 | 265 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
