V230D01D05自力式壓力流量組合調節閥
一、V230D01D05自力式壓力流量組合調節閥 產品概述
|
上海霜恒專業生產的V230D01D05自力式壓力、流量組合閥，由一個帶有設定流量的控制閥門、執行器和一個帶設定壓力的彈簧的執行器組成的自力式調節閥。適用于非腐蝕性的液體、氣體和蒸汽，在系統管道中的壓力或流量控制。按優先動作原理工作，不能同時控制兩個參數。 主要特點如下： 1、 具有壓力平衡功能，靈敏度高 2、 低噪音，性能可靠，免于維護 3、 采用標準模塊化設計 4、 通過組合件，可以進行多項組合控制 |

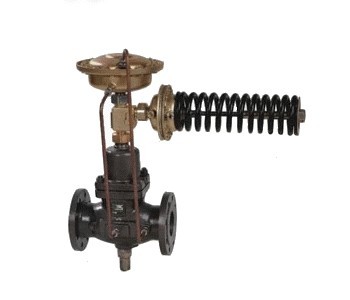

二、V230D01D05自力式壓力流量組合調節閥 產品型號和圖片
|
|
V230D01D05自力式壓力流量組合調節閥
|
三、V230D01D05自力式壓力流量組合調節閥 主要參數
閥體
公稱通徑：DN15、20、25、32、40、50、65、80、100、125、150mm
公稱壓力：PN1.6、4.0MPa
法蘭標準：ANSI、JIS、DIN、GB、JB（特殊可按用戶提供）
閥體材料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti）
閥芯材料：硬密封--不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti）；軟密封--不銹鋼鑲嵌橡膠圈
壓力平衡：不銹鋼波紋管（DN15～125）、平衡膜片（DN150）
執行器（壓力）
| 有效面積（cm2） | 32※ | 80 | 250 | 630 |
| 壓力設定范圍（MPa） | 0.8～1.6 | 0.1～0.6 | 0.015～0.15 | 0.005～0.035 |
| 0.3～1.2 | 0.05～0.3 | 0.01～0.07 | ||
| 保證壓力閥正常工作的最小壓差△Pmin（MPa） | ≥0.05 | ≥0.04 | ≥0.01 | ≥0.005 |
| 允許上下膜室之間最大壓差（MPa） | 2 | 1.25 | 0.4 | 0.15 |
| 材 料 | 膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維 | |||
| 控制管線、接頭 | 銅管或鋼管10×1； 卡套式接頭：R1/4〞 | |||
注：※該有效面積所對應的壓力設定范圍不適用于DN150。
執行器（流量）
| 有效面積 （cm2） | 250 | 630 |
| 節流器壓差（MPa） | 0.02；0.05 | |
| 允許上下膜室之間最大壓差（MPa） | 0.4 | 0.15 |
| 材 料 | 膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維 | |
| 控制管線、接頭 | 銅管或鋼管10×1； 卡套式接頭：R1/4〞 | |
四、V230D01D05自力式壓力流量組合調節閥 訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質(包括公稱壓力、溫度、粘度或酸堿性)，3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
3、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
