HSC套筒單座調節閥
一、HSC套筒單座調節閥 產品概述
本公司生產的HSC套筒單座調節閥是引進德國CV3000系列產品之一。HSC套筒單座調節閥適用于高壓差易產生閃蒸空化的場合，是一種高性能的單座調節閥，堅固的套筒保護閥體不受閃蒸和空化的破壞。HSC套筒單座調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。閥芯導向面積大，抗振性好。
HSC套筒單座調節閥的泄漏量符合ANSI B16.104標準。
HSC套筒單座調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。
HSC套筒單座調節閥符合GB/T4213-92標準。
一、HSC套筒單座調節閥 產品概述
|
本公司生產的HSC套筒單座調節閥是引進德國CV3000系列產品之一。HSC套筒單座調節閥適用于高壓差易產生閃蒸空化的場合，是一種高性能的單座調節閥，堅固的套筒保護閥體不受閃蒸和空化的破壞。HSC套筒單座調節閥結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。閥芯導向面積大，抗振性好。 |
|
|

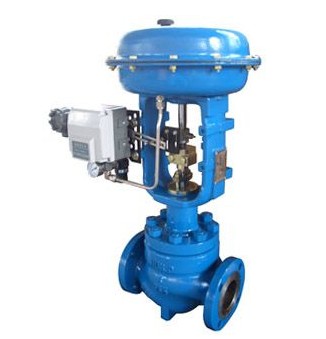

HSC套筒單座調節閥
|
二、HSC套筒單座調節閥 主要技術參數
1、閥體
| 閥體型式 | 直通套筒單座鑄造球型閥 | |
|---|---|---|
| 公稱通徑 | 40、50、65、80、100、150、200mm | |
| 公稱壓力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | |
| 連接型式 | 密封面型式 | FF、RF、RJ、LG、MFM |
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | |
| 焊接標準 | 嵌接焊SW(40~50mm)；對接焊BW(65~200mm) | |
| 閥體材料 | 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等 | |
| 上閥蓋 | 常溫型 | -17~+230℃ |
| 伸長I型 | -45~-17℃、 +230~+566℃ | |
| 伸長II型 | -100~-45℃ | |
| 伸長III型 | -196~-100℃ | |
| 壓蓋型式 | 螺栓壓緊式 | |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | |
2、閥內件
| 閥芯形式 | 套筒單座式柱塞型閥芯 |
|---|---|
| 套筒形式 | 分離式套筒 |
| 流量特性 | 等百分比特性(%)和線性特性(L) |
| 閥芯材料 | 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 |
2、執行器
| 執行器型式 | HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構 |
|---|---|
| 膜片材料 | 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
| 彈簧范圍 | 20~100、80~240KPa(HA型)，190~350、190~400KPa(VA6型) |
| 供氣壓力 | 140~400KPa(HA型)、400~500KPa(VA6型、VP型) |
| 氣源接口 | RC1/4"(HA、VA型)、G3/8、1/2"(VP型) |
| 環境溫度 | -30~+70℃ |
| 作用形式 | 氣-關式或氣-開式 |
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、手輪機構等 |
三、HSC套筒單座調節閥 主要性能指標
| 泄漏量 | 金屬閥座 | 小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 |
|---|---|---|
| 回差 | 帶定位器 | 小于全行程的1% |
| 不帶定位器 | 小于全行程的3% | |
| 基本誤差 | 帶定位器 | 小于全行程的±1% |
| 不帶定位器 | 小于全行程的±5% | |
| — | 注：采用標準的V型聚四氟乙烯填料 | |
| 可調范圍 | 50:1 | |
四、HSC套筒單座調節閥 Cv值和行程(%CC、LCC)
| 公稱通徑 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | Cv=4.0 | Cv=6.3 | 25 | Cv=6.3 | 25 | 32 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 65 | 80 | 100 | 80 | 100 | 125 |
| 額定Cv值 | 4.0 | 6.3 | 12 | 6.3 | 12 | 21 | 12 | 21 | 30 | 21 | 30 | 50 | 30 | 50 | 85 | 85 | 125 | 200 | 125 | 200 | 310 |
| 額定行程 | 35 | 38 | 50 | 75 | |||||||||||||||||
五、HSC套筒單座調節閥 主要外形圖
| 公稱通徑DN(mm) | 40、50、65、80、100、150、200mm | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 結構長度 |
由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部，技術人員將會(huì ) 為您提供完整的圖紙及技術資料 |
||||||||||
| 閥體高度 | |||||||||||
| 執行器高度 | |||||||||||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
