HLC小口徑套筒調節閥
一、HLC小口徑套筒調節閥 產品概述
HLC小口徑套筒調節閥是一種高性能的調節閥，堅固的閥芯導向和套筒可防止液體發生閥蒸和空化。結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。HLC小口徑套筒調節閥的泄漏量符合ANSI B16.104標準。HLC小口徑套筒調節閥配用多彈簧膜執行機構，其結構緊湊，輸出力大。HLC小口徑套筒調節閥產品符合GB/T4213-92。
主要特點如下：
1、采用平衡型閥芯，不平衡力下，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩。
3、比普通的單、雙座調節閥噪聲降低10dB左右。
4、結構簡單，裝拆維修方便。
一、HLC小口徑套筒調節閥 產品概述
|
HLC小口徑套筒調節閥是一種高性能的調節閥，堅固的閥芯導向和套筒可防止液體發生閥蒸和空化。結構緊湊，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣。HLC小口徑套筒調節閥的泄漏量符合ANSI B16.104標準。HLC小口徑套筒調節閥配用多彈簧膜執行機構，其結構緊湊，輸出力大。HLC小口徑套筒調節閥產品符合GB/T4213-92。 |
|
|

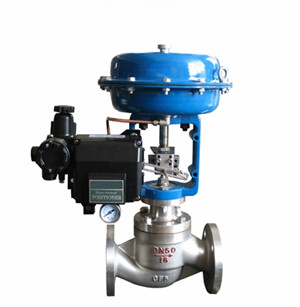

HLC小口徑套筒調節閥
|
二、HLC小口徑套筒調節閥 主要技術參數
1、閥體
| 閥體型式 | 直通鑄造球型閥 | |
|---|---|---|
| 公稱通徑 | 15、20、25mm | |
| 公稱壓力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | |
| 連接型式 | 密封面型式 | FF、RF、RJ、LG |
| 法蘭標準 | ANSI B16.5、JIS B2201 、JB/T79.1、JB/T79.2、HG20592 | |
| 焊接標準 | 承插焊SW | |
| 材料 | 鑄鋼、CrMo鋼、鑄不銹鋼、哈氏合金等耐腐蝕合金 | |
| 上閥蓋 | 常溫型 | -17～+230℃ |
| 伸長I型 | -45～-17℃、 +230～+566℃ | |
| 伸長II型 | -100～-45℃ | |
| 伸長III型 | -196～-100℃ | |
| 壓蓋型式 | 螺栓壓緊式 | |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | |
2、閥內件
| 閥芯形式 | 單座套筒柱塞型閥芯 | |
|---|---|---|
| 流量特性 | 金屬閥座 | 等百分比特性、線性特性 |
| 軟閥座 | ||
| 材料 | 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 | |
2、執行器
| 執行器型式 | HA多彈簧薄膜執行機構 |
|---|---|
| 膜片材料 | 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
| 彈簧范圍 | 20~100、80~240KPa |
| 供氣壓力 | 140~400KPa |
| 氣源接口 | RC1/4"和1/4NPT |
| 環境溫度 | -30～+70℃ |
| 作用形式 | 氣-關式或氣-開式 |
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、氣動加速器、閥位傳送器、手輪機構等 |
三、HLC小口徑套筒調節閥 主要性能指標
| 項目 | 指標值 | |
|---|---|---|
| 泄漏量 | 金屬閥座 | 小于閥額定容量的0.01%，符合ANSI B16.104-1976 IV級 |
| 軟閥座 | 小于閥額定容量的10 ，符合ANSI B16.104-1976 VI級 | |
| 回差 | 帶定位器 | 小于全行程的1% |
| 不帶定位器 | 小于全行程的3%(HA1型小于全行程的5%) | |
| 基本誤差 | 帶定位器 | 小于全行程的±1%-7(HA1型小于全行程的±2%) |
| 不帶定位器 | 小于全行程的±5% | |
| — | 注：采用標準的V型聚四氟乙烯填料 | |
| 可調范圍 | 50:1 (0.25≤Cv≤14)或30:1 (Cv≤0.16) | |
四、HLC小口徑套筒調節閥 Cv值和行程
| 額定Cv值 | 0.01 | 0.04 | 0.1 | 0.16 | 0.25 | 0.4 | 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 流量特性 | 金屬閥座 | 等百分比(%) | - | - | - | - | O | O | O | O | O | O | O |
| 線性(L) | O | O | O | O | O | O | O | O | O | O | O | ||
| 額定行程 | 14.3 | ||||||||||||
| 公稱通徑 | 20、25 | ||||||||||||
注：符號O表示閥的規格范圍。
五、HLC小口徑套筒調節閥 主要外形圖
| 公稱通徑DN(mm) | 15、20、25 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 結構長度 | 由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會(huì )為您提供完整的圖紙及技術資料。 | ||||||||||
| 閥體高度 | |||||||||||
| 執行器高度 | |||||||||||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
