電動對夾球閥
一、電動對夾球閥 產品概述
本公司生產的電動對夾球閥由霜恒牌CHR型電動執行器及超薄球閥組成，電動對夾球閥和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。通常電動對夾球閥適用于安裝位置比較短的場合。電動對夾球閥配用的CHR系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。
電動對夾球閥廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體
一、電動對夾球閥 產品概述
|
本公司生產的電動對夾球閥由霜恒牌CHR型電動執行器及超薄球閥組成，電動對夾球閥和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。通常電動對夾球閥適用于安裝位置比較短的場合。電動對夾球閥配用的CHR系列執行機構可直接接收計算機或工業儀表等輸出的4～20mADC或1～5VDC控制信號，根據閥位反饋信號與設定值比較偏差對執行機構驅動電機進行智能步距調整(PID調節)，以實現與執行機構配套的閥門或其他裝置開度的精確定位，同時輸出4～20mADC的位置反饋信號。 |
|
|

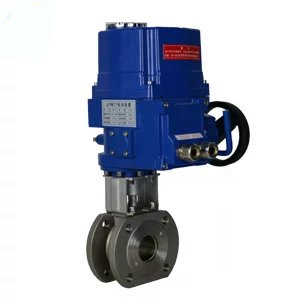

Q971f電動對夾球閥
|
二、電動對夾球閥 主要技術參數
1、閥體
| 閥體形式 | 直通鑄造超短閥體 |
|---|---|
| 公稱通徑 | DN15～150mm |
| 公稱壓力 | PN1.6、2.5、4.0 MPa；ANSI 150、300LB ；JIS 10、20、30K |
| 法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
| 連接形式 | 超薄法蘭、對夾式 |
| 閥蓋形式 | 整體式 |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
| 閥體材料 | 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M) |
2、閥內件
| 閥芯形式 | O型球體閥芯+電子拋光 |
|---|---|
| 流量特性 | 近似快開特性 |
| 閥芯材料 | 不銹鋼(CF8、CF8M、CF3、CF3M)+氮化處理 |
3、執行器
| 執行器型號 | CHR、3810R、DZW、HQ、PSQ |
|---|---|
| 主要技術參數 | 電源：AC200/220V，50/60Hz、輸出力矩：50N·M～2000N·M、動作范圍：0～90°，0～360° |
| 動作時間：15秒/30秒/60秒、保護裝置：過熱保護、手動操作：同附帶手柄操作、限位：電氣、機械二重限位 | |
| 防護等級：相當于IP-65、位置測量：可選裝開關或電位計、驅動電機：8W/E、進線接口：PE1/2〞進線線鎖 |
三、電動對夾球閥 主要性能規范
| 公稱通徑 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 允許壓差 | ≤ 公稱壓力(MPa) | ||||||||||
| 動作范圍 | 0～90°，0～360° | ||||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% | ||||||||||
| 基本誤差 | ±1% | ||||||||||
| 回差 | ±1% | ||||||||||
| 死區 | ≤1%(可調) | ||||||||||
| 可調范圍 | 250：1 | 350：1 | |||||||||
三、電動法蘭球閥 主要零件材料
| 1 | 左閥體 | WCB、CF8、CF8M、CF3M |
|---|---|---|
| 2 | 右閥體 | WCB、CF8、CF8M、CF3M |
| 3 | 閥座 | PEFE、PPL、304、316 |
| 4 | 球體 | 2Cr13、304、316 |
| 5 | 閥桿 | 2Cr13、304、316 |
| 6 | 密封填料 | PTFE/柔性石墨 |
| 7 | 填料壓蓋 | WCB、CF8、CF8M、CF3M |
| 8 | 聯軸器 | Q235A |
| 9 | 執行器 | 配置執行器不同，材質也不相同 |
四、電動法蘭球閥 外形尺寸圖
|
|
Q971電動對夾球閥 外形連接尺寸圖
|
五、電動法蘭球閥 外形連接尺寸
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 |
| H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 |
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 |
| A | 根據閥門壓力大小而定。配置機型不同，外形尺寸也不相同?？蛇M(jìn)入電動執行器頁面查閱。 | ||||||||||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
