電動高壓球閥
一、電動高壓球閥 產品概述
|
霜恒牌電動高壓球閥是由鍛鋼高壓閥體及角行程電動執行器組成。執行器采用一體式結構，輸入220V電源即可直接進行開關量調節，亦可內置伺服模塊，輸入控制信號(4～20mADC或1～5VDC)及單相電源即可控制運轉。電動高壓球閥主要零部件經過專業廠家鍛制，克服了鑄鋼閥門潛在的缺陷，,在最大工作壓力下能夠保持其結構的抗壓均勻性。適用介質： 水、油、氣等非腐蝕性介質和酸堿腐蝕性介質。電動高壓球閥廣泛應用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。三分體式連接鍛鋼固定球閥，是將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能； |
|
|

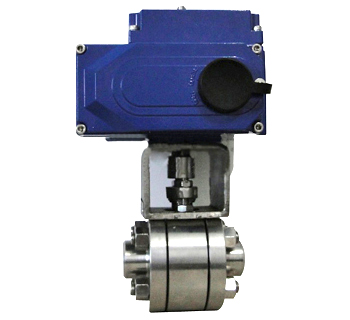

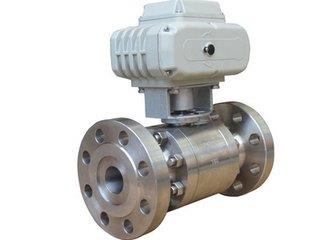

GYQ941電動高壓球閥
|
|
標準閥座采用彈簧結構，將閥座推向球體，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。具有性能優異，可靠性高，用途廣泛，價格合理等優點。 |
二、電動高壓球閥 主要技術參數
1、閥體
| 閥體形式 | 三段式鍛造閥體 |
|---|---|
| 公稱通徑 | DN15～300mm、1/2"～12" |
| 公稱壓力 | PN1.6、2.5、4.0、6.4、10.0、16.0、25.0 MPa；ANSI 150、300、600、900LB |
| 法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
| 連接形式 | 法蘭式、焊接式、螺紋式(適用于PN10MPa以?xún)? |
| 閥蓋形式 | 整體式 |
| 壓蓋型式 | 壓蓋壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 |
| 閥體材料 | 鍛鋼 |
2、閥內件
| 閥芯形式 | "O"型球型閥芯 |
|---|---|
| 流量特性 | 近似快開特性 |
| 閥芯材料 | 不銹鋼(CF8、CF8M、CF3、CF3M)+氮化處理 |
3、執行器
| 執行器型號 | CHR、HQ、381、DZW系列角行程執行機構 |
|---|---|
| 主要技術參數 | 電源：AC200/220V，50/60Hz、輸出力矩：50N·M～2000N·M、動作范圍：0～90°，0～360° |
| 動作時間：15秒/30秒/60秒、保護裝置：過熱保護、手動操作：同附帶手柄操作、限位：電氣、機械二重限位 | |
| 防護等級：相當于IP-65、隔爆標志：ExdⅡBT4、驅動電機：8W/E、進線接口：PE1/2〞進線線鎖 |
三、電動高壓球閥 主要性能規范
| 公稱通徑 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| 允許壓差(MPa) | ≤ 公稱壓力 | |||||||||||||
| 動作范圍 | 0～90°、0～360° | |||||||||||||
| 泄露量Q | 按GB/T4213-92，小于額定KV0.01% | |||||||||||||
| 基本誤差 | ±1% | |||||||||||||
| 回差 | ±1% | |||||||||||||
| 死區 | ≤1%(可調) | |||||||||||||
| 可調范圍 | 250：1 | 350：1 | ||||||||||||
四、電動高壓球閥 主要零件材料
| 零件名稱 | 材料 | |||
|---|---|---|---|---|
| 閥體、閥蓋 | WCB | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 球體 | 2Cr13 | ZGOOCr17Ni14Mo2(CF3M) | ZG1Cr18Ni9Ti(CF8) | ZG1Cr18Ni12Mo2Ti(CF8M) |
| 閥桿 | 2Cr13 | 316L | 1Cr18Ni9Ti(304) | 1Cr18Ni12Mo2Ti(316) |
| 閥座密封圈 | PTFE、碳素纖維＋PTFE、對位聚苯 | |||
| 螺柱、螺母 | 35 35CrMoA(B7) 45(2H) | 2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431) | ||
| 填料 | Ｖ型PTFE、柔性石墨 | |||
五、電動高壓球閥 外形尺寸圖
|
|
|
GYQ941電動高壓球閥 （法蘭連接）
|
GYQ941電動高壓球閥 （焊接式）
|
六、電動高壓球閥 外形連接尺寸
| 公稱通徑 DN(mm) | 15～300、1/2"～12" |
|---|---|
| L |
由于該閥門為訂做產品及各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售 部 ，技術人員將會(huì )為您提供完整的圖紙及技術資料，所有外型結構尺寸需以工程師設計為準。 |
| H、H1、H2 | |
| D | |
| D1 | |
| D2 | |
| A1 | |
| b |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
