氣動薄膜調節蝶閥
一、氣動薄膜調節蝶閥 產品概述

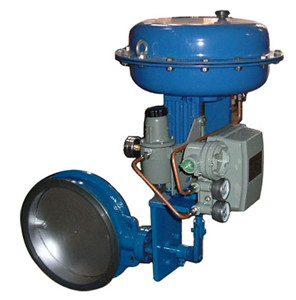

上海霜恒閥門有限公司研發、生產的氣動薄膜調節蝶閥，是由氣動薄膜執行機構和低負載蝶閥組成。氣動薄膜調節蝶閥可外配氣動閥門定位器，輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉閥，操作極其簡單。氣動薄膜調節蝶閥閥體采用金屬但偏心結構或鋼板焊接結構，按閥體結構分為開放型和后座型兩種型式。開放型為無閥座結構，因此泄漏量大，后座型是在開放型結構的基礎上增加了閥座，因而其泄漏量較開放型有較大改善。氣動薄膜調節蝶閥主要適用于對低壓介質的流量、壓力控制。該氣動蝶閥具有結構簡單、操作方便、重量輕等特點。
一、氣動薄膜調節蝶閥 產品概述
|
上海霜恒閥門有限公司研發、生產的氣動薄膜調節蝶閥，是由氣動薄膜執行機構和低負載蝶閥組成。氣動薄膜調節蝶閥可外配氣動閥門定位器，輸入控制信號(4-20mADC或1-5VDC)氣源即可控制運轉閥，操作極其簡單。氣動薄膜調節蝶閥閥體采用金屬但偏心結構或鋼板焊接結構，按閥體結構分為開放型和后座型兩種型式。開放型為無閥座結構，因此泄漏量大，后座型是在開放型結構的基礎上增加了閥座，因而其泄漏量較開放型有較大改善。氣動薄膜調節蝶閥主要適用于對低壓介質的流量、壓力控制。該氣動蝶閥具有結構簡單、操作方便、重量輕等特點。 |
|
|
氣動薄膜調節蝶閥
|
二、氣動薄膜調節蝶閥 主要技術參數
1、閥體
| 閥體形式 | 直通鑄造蝶閥 |
|---|---|
| 公稱通徑 | DN50～1000mm |
| 公稱壓力 | PN1.0、1.6 MPa |
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 連接形式 | 法蘭式、對夾式 |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓蓋壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
2、閥內件
| 閥板形式 | 垂直板式(蝶形) |
|---|---|
| 流量特性 | 調節型(近似等百分比)、開關型(線性) |
2、執行機構
| 執行器型號 | GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 400～700KPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
三、氣動薄膜調節蝶閥主要性能指標
| 公稱通徑 | DN（mm） | 50～1000 | ||
|---|---|---|---|---|
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等。 | |||
| 驅動形式 | 氣動傳動 | |||
四、氣動薄膜調節蝶閥零件材料
| 零件名稱 | 主要材料 |
|---|---|
| 閥體 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
| 密封圈 | 各種橡膠、聚四氟 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | O型圈、柔性石墨O |
五、氣動薄膜調節蝶閥 外形尺寸圖
|
|
氣動軟密封蝶閥外形尺寸圖
|
六、氣動薄膜調節蝶閥外形連接尺寸
| 公稱通徑 | D1 | L1 | L2 | n-d | H | H1 | H2 | D | L3 | 法蘭端面距 |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 110 | 92 | 200 | 4-14 | 637 | 582 | 382 | 280 | 278 | 60 |
| 80 | 150 | 92 | 200 | 4-18 | 644 | 582 | 382 | 280 | 278 | |
| 100 | 175 | 102 | 210 | 654 | 280 | 278 | ||||
| 125 | 200 | 117 | 234 | 8-18 | 723 | 636 | 436 | 325 | 278 | |
| 150 | 225 | 130 | 247 | 736 | 325 | 278 | ||||
| 200 | 280 | 172 | 287 | 763 | 325 | 278 | 70 | |||
| 250 | 335 | 197 | 327 | 12-18 | 1008 | 853 | 615 | 410 | 376 | |
| 300 | 395 | 227 | 351 | 12-23 | 1034 | 410 | 376 | 80 | ||
| 350 | 445 | 252 | 376 | 1059 | 410 | 376 | ||||
| 400 | 495 | 296 | 432 | 16-23 | 1238 | 1007 | 720 | 495 | 376 | 100 |
| 450 | 550 | 321 | 459 | 1266 | 495 | 376 | ||||
| 500 | 600 | 346 | 484 | 1291 | 495 | 376 | ||||
| 600 | 705 | 480 | 565 | 20-25 | 1486 | 1109 | 796 | 180 | 150 | |
| 700 | 810 | 530 | 615 | 24-25 | 1539 | 180 | ||||
| 800 | 920 | 595 | 675 | 24-30 | 1596 | 180 | 200 | |||
| 900 | 1020 | 685 | 770 | 24-30 | 1661 | 1124 | 180 | |||
| 1000 | 1120 | 735 | 810 | 28-30 | 1711 | 1124 | 180 | 200 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
