氣動法蘭閘閥
一、氣動法蘭閘閥 產品概述
上海霜恒閥門有限公司生產的氣動法蘭閘閥Z641H配有氣動執行機構和手動機構，閘閥執行器采用雙層氣缸結構，它與單氣缸式氣動閘閥相比，提升力增大了一倍，解決了單氣缸式氣動閘閥的某些閥板在閥體內楔死而打不開的弊病，具備緩沖機構，能有效地減輕關閉閥門時由于活塞下行沖擊而造成的閥板密封面和閥體密封面的磨損，同時也能避免閘板卡死的現象。氣動法蘭閘閥可以配用電的或氣的回訊器，用以發送閥門開關狀態信息?？梢詫?shí)現遠距離控制，集中控制和自動控制。性能可靠、操作切換和維修方便等特點。已被石油、化工、海運等部門廣泛用于對各類介質控制。
一、氣動法蘭閘閥 產品概述
|
上海霜恒閥門有限公司生產的氣動法蘭閘閥Z641H配有氣動執行機構和手動機構，閘閥執行器采用雙層氣缸結構，它與單氣缸式氣動閘閥相比，提升力增大了一倍，解決了單氣缸式氣動閘閥的某些閥板在閥體內楔死而打不開的弊病，具備緩沖機構，能有效地減輕關閉閥門時由于活塞下行沖擊而造成的閥板密封面和閥體密封面的磨損，同時也能避免閘板卡死的現象。氣動法蘭閘閥可以配用電的或氣的回訊器，用以發送閥門開關狀態信息?？梢詫?shí)現遠距離控制，集中控制和自動控制。性能可靠、操作切換和維修方便等特點。已被石油、化工、海運等部門廣泛用于對各類介質控制。
|
|
|

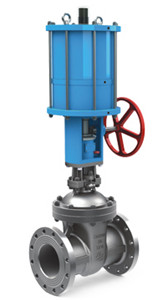

Z641H氣動法蘭閘閥
|
二、氣動法蘭閘閥 主要技術參數
|
公稱通徑DN(mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
|
公稱壓力
|
1.6、2.5、4.0、6.4MPa
|
|
閥體材質
|
304、316、316L、.WCB、HT200
|
|
使用溫度
|
-29～425℃（碳鋼）-、0～＋550℃（不銹鋼）
|
|
連接法蘭
|
JB/T79、GB913、HG20592
|
|
適用介質
|
空氣、水、蒸汽、油及硝酸、醋酸等腐蝕性流體
|
|
作用方式
|
切斷型、調節型、手動控制
|
|
電源電壓
|
220VAC、380VAC
|
|
配置執行器
|
DZW系列多回轉電動執行器
|
|
控制方式
|
開關量控制、模擬量控制
|
三、氣動法蘭閘閥 執行器參數
|
電源電壓
|
380V，50Hz、控制線電壓220V/50Hz(特殊訂貨60Hz)、遠程控制電壓24VDC。
|
|
環境溫度
|
-20～+60℃ (特殊訂貨-60—+80℃)
|
|
相對溫度
|
≤90%(25℃時)
|
|
防護等級
|
戶外型和防爆型為IP55 (可訂制IP67)
|
|
工作制
|
為短時10分鐘 (可訂制30分鐘)
|
1、電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
2、環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
3、相對溫度：≤90%(25℃時）
4、普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性 氣體混合物。（詳見GB3836.1）
5、防護等級：戶外型和防爆型為IP55（可訂制IP67）。
6、工作制：為短時10分鐘（可訂制30分鐘）。
四、氣動法蘭閘閥 零件材料
|
閥體、閥蓋、閥板
|
鑄鋼
|
|
閥體及閘板的密封面
|
合金鋼
|
|
閥桿
|
不銹鋼
|
|
雙頭螺栓
|
35號鋼
|
|
氣缸
|
20號無縫鋼管
|
|
活塞
|
鑄鋁合金
|
|
手動螺母
|
青銅
|
|
密封圈
|
石棉橡膠板、纏繞式金屬石墨墊片
|
|
活塞環及軸環
|
耐油橡膠○型圈
|
|
填料函
|
石墨石棉繩
|

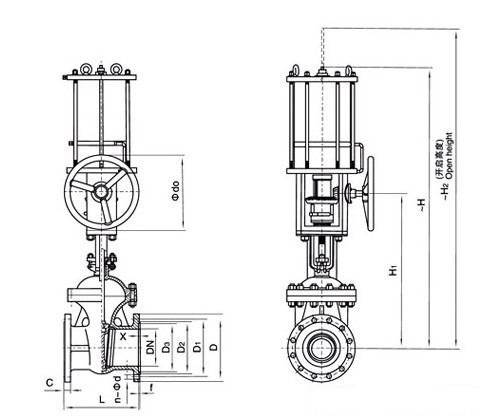

五、氣動法蘭閘閥 外形尺寸圖
六、氣動法蘭閘閥 外形連接尺寸
|
DN/PN16
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
D0
|
重量/kg
|
|
50
|
250
|
160
|
125
|
100
|
16
|
4×Φ18
|
875
|
240
|
60
|
|
80
|
280
|
195
|
160
|
135
|
20
|
8×Φ18
|
970
|
240
|
81
|
|
100
|
300
|
215
|
180
|
155
|
20
|
8×Φ18
|
1025
|
240
|
98
|
|
150
|
350
|
280
|
240
|
210
|
24
|
8×Φ23
|
1365
|
280
|
190
|
|
200
|
400
|
335
|
295
|
265
|
26
|
12×Φ23
|
1650
|
320
|
252
|
|
250
|
450
|
405
|
355
|
320
|
30
|
12×Φ25
|
1950
|
320
|
316
|
|
300
|
500
|
460
|
410
|
375
|
30
|
12×Φ25
|
2010
|
400
|
514
|
|
350
|
550
|
520
|
470
|
435
|
34
|
16×Φ25
|
2260
|
400
|
690
|
|
400
|
600
|
580
|
525
|
485
|
36
|
16×Φ30
|
2540
|
500
|
970
|
|
DN/PN25
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
D0
|
重量/kg
|
|
50
|
250
|
160
|
125
|
100
|
16
|
4×Φ18
|
875
|
240
|
60
|
|
80
|
280
|
195
|
160
|
135
|
20
|
8×Φ18
|
970
|
240
|
81
|
|
100
|
300
|
230
|
190
|
160
|
24
|
8×Φ18
|
1085
|
400
|
150
|
|
150
|
350
|
300
|
250
|
218
|
30
|
8×Φ23
|
1347
|
400
|
215
|
|
200
|
400
|
360
|
310
|
278
|
34
|
12×Φ23
|
1810
|
400
|
320
|
|
250
|
450
|
425
|
370
|
332
|
36
|
12×Φ25
|
2070
|
400
|
400
|
|
300
|
500
|
485
|
430
|
390
|
40
|
12×Φ25
|
2580
|
500
|
790
|
|
350
|
550
|
550
|
480
|
448
|
44
|
16×Φ25
|
2723
|
560
|
940
|
|
400
|
600
|
610
|
550
|
505
|
48
|
16×Φ30
|
2985
|
560
|
1070
|
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
