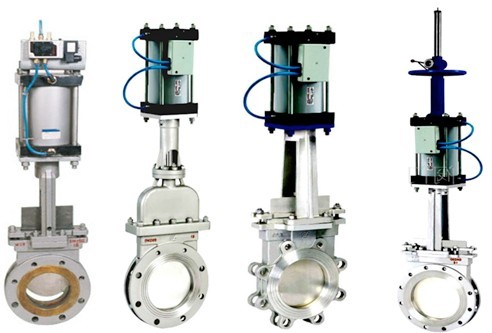

氣動刀型閘閥
一、氣動刀型閘閥 產品概述
|
上海霜恒閥門有限公司生產的氣動刀型閘閥分別有PZ673H、PZ673F、PZ673Y 氣動刀型閘閥（刀閘閥）：氣動驅動、對夾式連接、明桿平行式剛性單閘板，閥座密封面為硬質合金與聚四氟乙烯，公稱壓力 PN10~16，閥體材料為碳素鋼（PZ673H-10C~16C）、不銹鋼（PZ673F-10P~16P PZ673Y-10P~16P），具有排渣功能的的閘閥。 |
|
|

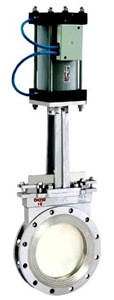

氣動刀型閘閥
|
二、氣動刀型閘閥 主要技術參數
| 公稱壓力 | 0.6 ～ 1.6MPa |
|---|---|
| 公稱通徑 | DN50～1200mm |
| 連接形式 | 法蘭式、對夾式 |
| 適用溫度 / ℃ | ≤ 100 |
| 適用介質 | 紙漿、污水、煤漿、灰渣水泥混合物 |
三、氣動刀型閘閥 主要性能指標
| 公稱壓力PN(MPa) | 殼體試驗(MPa) | 密封試驗(MPa) | 適用介質 |
|---|---|---|---|
| 1.0 | 1.5 | 1.1 | 煙氣、灰、渣水混合物、空氣混合物 |
| 1.6 | 2.4 | 1.8 |
四、氣動刀型閘閥 零件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體 | WCB、ZG1Cr18Ni9Ti、CF8 (304) |
| 閥桿 | 2Cr13、1Cr18Ni9Ti、0Cr18Ni9 (304) |
| 密封面 | 硬質合金、聚四氟乙烯 |
| 填料 | V型聚四氟乙烯、柔性石墨環 |
五、氣動刀型閘閥 外形尺寸圖
|
|
氣動刀型閘閥外形尺寸圖
|
六、氣動刀型閘閥 外形連接尺寸
| MPa | DN | L | D1 | D2 | H | n-M | MPa | DN | L | D1 | D2 | H | n-M |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.6 | 50 | 43 | 90 | 110 | 335 | 4-M12 | 1.0 | 50 | 50 | 100 | 125 | 335 | 4-M16 |
| 65 | 46 | 110 | 130 | 363 | 4-M12 | 65 | 50 | 120 | 145 | 363 | 4-M16 | ||
| 80 | 46 | 125 | 150 | 395 | 4-M16 | 80 | 50 | 135 | 160 | 395 | 4-M16 | ||
| 100 | 52 | 145 | 170 | 465 | 4-M16 | 100 | 50 | 155 | 180 | 465 | 8-M16 | ||
| 125 | 56 | 175 | 200 | 530 | 8-M16 | 125 | 50 | 185 | 210 | 530 | 8-M16 | ||
| 150 | 56 | 200 | 225 | 630 | 8-M16 | 150 | 60 | 210 | 240 | 630 | 8-M20 | ||
| 200 | 60 | 255 | 280 | 750 | 8-M16 | 200 | 60 | 265 | 295 | 750 | 8-M20 | ||
| 250 | 68 | 310 | 335 | 900 | 12-M16 | 250 | 70 | 320 | 350 | 900 | 12-M20 | ||
| 300 | 78 | 362 | 395 | 1120 | 12-M20 | 300 | 80 | 368 | 400 | 1120 | 12-M20 | ||
| 350 | 78 | 412 | 445 | 1260 | 12-M20 | 350 | 90 | 428 | 460 | 1260 | 16-M20 | ||
| 400 | 102 | 462 | 495 | 1450 | 16-M20 | 400 | 100 | 482 | 515 | 1450 | 16-M22 | ||
| 450 | 114 | 518 | 550 | 1600 | 16-M20 | 450 | 120 | 532 | 565 | 1600 | 20-M22 | ||
| 500 | 127 | 568 | 600 | 1800 | 16-M20 | 500 | 130 | 585 | 620 | 1800 | 20-M22 | ||
| 600 | 154 | 670 | 705 | 2300 | 20-M22 | 600 | 140 | 685 | 725 | 2300 | 20-M27 | ||
| 700 | 165 | 775 | 810 | 2500 | 24-M22 | 700 | 165 | 800 | 840 | 2500 | 24-M27 | ||
| 800 | 190 | 880 | 920 | 2800 | 24-M27 | 800 | 190 | 898 | 950 | 2800 | 4-M30 | ||
| 900 | 203 | 980 | 1020 | 3100 | 24-M27 | 900 | 203 | 1005 | 1050 | 3100 | 28-M30 | ||
| 1000 | 216 | 1080 | 1120 | 3400 | 28-M27 | 1000 | 216 | 1115 | 1160 | 3400 | 28-M30 | ||
| 1200 | 254 | 1295 | 1340 | 3600 | 32-M30 | 1200 | 254 | 1325 | 1380 | 3600 | 32-M36 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
