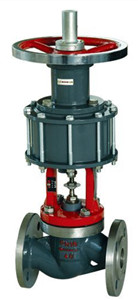

ZSPQ氣動活塞式切斷閥
一、氣動活塞式切斷閥 產品概述
上海霜恒閥門有限公司生產的ZSPQ氣動活塞式切斷閥采用直通單座型式，DN20以?xún)乳y芯為單導向結構，可直接采用精小型閥體。DN25-200閥芯為雙導向結構，氣動活塞式切斷閥具有結構簡單，操作方便，使用可靠，快速開閉等特點。它按照控制系統或調節儀表來的信號，直接控制被調介質的切斷和流通，達到對壓力流量溫度或液位等參數的自動控制。ZSPQ氣動活塞式切斷閥主要應用于無雜質、無顆粒的液體、氣體(氧氣)介質，要求快速?lài)烂荜P(guān)閉，快速放空的自動控制系統中。
氣動活塞式
一、氣動活塞式切斷閥 產品概述
|
上海霜恒閥門有限公司生產的ZSPQ氣動活塞式切斷閥采用直通單座型式，DN20以?xún)乳y芯為單導向結構，可直接采用精小型閥體。DN25-200閥芯為雙導向結構，氣動活塞式切斷閥具有結構簡單，操作方便，使用可靠，快速開閉等特點。它按照控制系統或調節儀表來的信號，直接控制被調介質的切斷和流通，達到對壓力流量溫度或液位等參數的自動控制。ZSPQ氣動活塞式切斷閥主要應用于無雜質、無顆粒的液體、氣體(氧氣)介質，要求快速?lài)烂荜P(guān)閉，快速放空的自動控制系統中。 |
|
|
氣動活塞式切斷閥
|
二、氣動活塞式切斷閥 主要技術參數
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 26 | 43 | 43 | 52 | 62 | 79 | 94 | 115 | 140 | 166 | 216 |
| 公稱壓力MPa | PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB ；JIS 10、20、30K | ||||||||||
| 額定流量系數Kv | 5.5 | 10 | 15 | 25 | 40 | 65 | 100 | 150 | 260 | 350 | 540 |
| 泄露量 | 1滴/min | 3滴/min | 5滴/min | 7滴/min | 9滴/min | ||||||
| 行程 | 16 | 25 | 40 | 60 | |||||||
| 切斷時間S | 1~2 | 2~4 | |||||||||
| 額定行程偏差 | +10% | ||||||||||
| 允許壓差MPa | 4.0 | 4.0 | 4.0 | 2.8 | 3.5 | 2.4 | |||||
| (2.5) | (1.7) | (1.0) | (1.1) | (0.8) | (1.6) | ||||||
| 閥蓋形式 | 常溫型：-60~150℃ 中溫型：-60~450℃ 高溫型：-60~550℃ 低溫型：-60~250℃ | ||||||||||
| 壓蓋型式 | 螺栓壓緊式 | ||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 | ||||||||||
| 閥芯形式 | 單座型閥芯\雙導向型閥芯 | ||||||||||
| 流量特性 | 快開特性 | ||||||||||
三、氣動活塞式切斷閥 執行器參數
| 執行器型號 | ZSD活塞式執行機構 |
|---|---|
| 活塞直徑 | 150mm(ZSD-2)、200mm(ZSD-3)、300mm(ZSD-5)、400mm(ZSD-7) |
| 有效面積 | 175cm2(ZSD-2)、305cm2(ZSD-3)、700cm2(ZSD-5)、1245cm2(ZSD-7) |
| 進氣孔螺紋 | M16x1.5(ZSD-2)、M20x1.5(ZSD-3 ZSD-5)、M24x2(ZSD-7) |
| 最大輸出力 | 7200N(ZSD-2)、128700N(ZSD-3) 29300N(ZSD-5) 52000N(ZSD-7) |
| 操作壓力 | 500KPa |
| 作用形式 | 氣— 關式或氣— 開式 |
| 可配附件 | 手輪機構、限位開關、電磁閥、閥位傳送器、氣動加速器、保位閥、其它 |

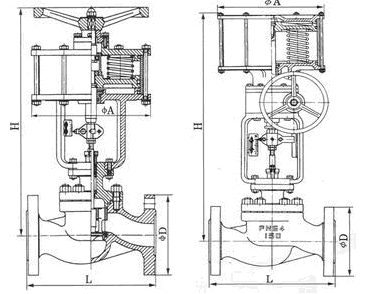

四、氣動活塞式切斷閥 外形尺寸圖
|
|
氣動活塞式切斷閥外形尺寸圖
|
五、氣動活塞式切斷閥 外形連接尺寸
| 公稱通經 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | |
|---|---|---|---|---|---|---|---|---|---|
| A | 196 | 232 | 308 | ||||||
| L | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 |
| H | 340 | 345 | 370 | 380 | 390 | 475 | 490 | 500 | |
| H1 | 53 | 58 | 70 | 75 | 83 | 93 | 100 | 110 | |
| 重量 | 標準型 | 10 | 12 | 15 | 18 | 23 | 35 | 45 | 60 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
