氣動薄膜單座切斷閥
一、氣動薄膜單座切斷閥 產品概述
上海霜恒閥門有限公司生產的ZMQP氣動薄膜單座切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動薄膜單座切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。氣動薄膜單座切斷閥廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的經營過程自動控制和遠程控制系統中。
ZMQP氣動薄膜單座切斷閥特點：
1、切斷閥采用薄膜式多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。
2、閥體按流
一、氣動薄膜單座切斷閥 產品概述
|
上海霜恒閥門有限公司生產的ZMQP氣動薄膜單座切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。氣動薄膜單座切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。氣動薄膜單座切斷閥廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的經營過程自動控制和遠程控制系統中。
ZMQP氣動薄膜單座切斷閥特點： |
|
|

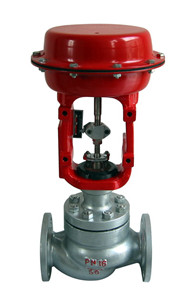

氣動薄膜單座切斷閥_ZMQP
|
二、氣動薄膜單座切斷閥 主要技術參數
| 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kv | 7 | 11 | 20 | 30 | 48 | 75 | 120 | 190 | 300 | 480 | 760 | |
| 額定行程mm | 8 | 12 | 20 | 25 | 40 | 60 | ||||||
| 薄膜有效面積cm2 | 100 | 200 | 400 | 600 | 1000 | |||||||
| 公稱壓力(MPa) | PN1.6、2.5、4.0、6.4 MPa | |||||||||||
|
允許泄 露量 |
硬密封 | 一般：10-4 × 閥額定容量；嚴密型：?jiǎn)巫?1.2X10-7 | ||||||||||
| 軟密封 | VI 級 | |||||||||||
|
允許壓 差MPa |
正作用 | 5.09 | 2.91 | 1.85 | 2.18 | 1.33 | 1.52 | 0.99 | 0.62 | 0.60 | 0.69 | 0.39 |
| 反作用 | 6.4 | 3.88 | 2.47 | 2.91 | 1.77 | 2.03 | 1.32 | 0.83 | 0.80 | 0.92 | 0.52 | |
| 流量特性 | 快開特性 | |||||||||||
| 信號壓力KPa | 0 或 250 | |||||||||||
| 壓蓋型式 | 螺栓壓緊式 | |||||||||||
| 閥芯形式 | 單座錐式閥芯 | |||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 | |||||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||||
三、氣動薄膜單座切斷閥 外形尺寸圖
|
|
氣動薄膜單座切斷閥外形尺寸圖
|
五、氣動薄膜單座切斷閥 外形連接尺寸
| 公稱通經 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | 196 | 232 | 308 | 394 | 498 | |||||||
| L | PN16 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 |
| H | 340 | 345 | 370 | 380 | 390 | 475 | 490 | 500 | 765 | 825 | 927 | |
| H1 | 53 | 58 | 70 | 75 | 83 | 93 | 100 | 110 | 125 | 143 | 170 | |
| 重量 | 標準型 | 10 | 12 | 15 | 18 | 23 | 35 | 45 | 60 | 75 | 90 | 120 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
