D373H雙向金屬硬密封蝶閥
一、雙向金屬硬密封蝶閥 產品概述
|
上海霜恒閥門有限公司生產的雙向金屬硬密封蝶閥，硬密封蝶閥采用三偏心式結構和多層次金屬密封，具有可雙向安裝， 重量輕，成本低，扭矩小的特點。工作溫度可覆蓋 -196C ~ 650C，并有各種主體材料可供選擇，在許多工況下，不但可用于流體阻斷，更可用于流體過程控制以取代傳統閘閥，截止閥和球閥。 |
二、雙向金屬硬密封蝶閥 產品型號和圖片
|
|
|
雙向金屬硬密封蝶閥 D373H/D343H
|
三、雙向金屬硬密封蝶閥 主要技術參數
| 公稱壓力（MPa） | 1.0 | 1.6 | 2.5 | 4.0 | |
|---|---|---|---|---|---|
| 密封試驗壓力（MPa） | 1.1 | 1.76 | 2.75 | 4.4 | |
| 殼體試驗壓力（MPa） | 1.5 | 2.4 | 3.75 | 6.0 | |
| 適用溫度（℃） | ≤300℃ | ||||
| 材料 | 閥體、蝶板 | WCB,CF8,CF3 | |||
| 填料 | 聚四氟乙烯 | ||||
| 手輪、手柄 | QT450-10 | ||||
| 密封圈 | 不銹鋼 | ||||
| 閥桿 | 2Cr13 | ||||

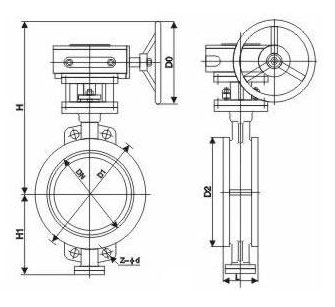

四、雙向金屬硬密封蝶閥 外形尺寸圖
|
|
雙向金屬硬密封蝶閥 外形尺寸圖
|
五、雙向金屬硬密封蝶閥 外形連接尺寸
| 公稱通徑 |
結構長度 （標準值） |
外形尺寸（參考值 ） | 連接尺寸（標準值） | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | H | D343H | D643H | D943H | PN4.0MPa | |||||||||||
| mm | inch | 短 | 長 | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 | D | D1 | Z-d | |
| 50 | 2 | 108 | 150 | 112 | 350 | 180 | 200 | 530 | 250 | 255 | 165 | 125 | 4-18 | |||
| 65 | 2 1/2 | 112 | 170 | 115 | 370 | 180 | 200 | 625 | 355 | 92 | 550 | 250 | 255 | 185 | 145 | 8-18 |
| 80 | 3 | 114 | 180 | 120 | 380 | 180 | 200 | 625 | 355 | 92 | 565 | 250 | 255 | 200 | 160 | 8-18 |
| 100 | 4 | 127 | 190 | 138 | 420 | 180 | 200 | 645 | 355 | 92 | 600 | 250 | 255 | 235 | 190 | 8-22 |
| 125 | 5 | 140 | 200 | 164 | 460 | 180 | 200 | 675 | 550 | 138 | 640 | 250 | 255 | 270 | 220 | 8-26 |
| 150 | 6 | 140 | 210 | 175 | 555 | 270 | 280 | 715 | 550 | 138 | 705 | 300 | 315 | 300 | 250 | 8-26 |
| 200 | 8 | 152 | 230 | 208 | 605 | 270 | 280 | 800 | 550 | 138 | 775 | 300 | 315 | 375 | 320 | 12-30 |
| 250 | 10 | 165 | 250 | 243 | 680 | 270 | 280 | 850 | 550 | 138 | 945 | 300 | 315 | 450 | 385 | 12-33 |
| 300 | 12 | 178 | 270 | 283 | 800 | 380 | 420 | 925 | 450 | 220 | 1070 | 300 | 315 | 515 | 450 | 16-33 |
| 350 | 14 | 190 | 290 | 310 | 830 | 380 | 420 | 1035 | 450 | 220 | 1140 | 300 | 315 | 580 | 510 | 16-36 |
| 400 | 6 | 216 | 310 | 350 | 915 | 450 | 470 | 1070 | 650 | 280 | 1210 | 300 | 315 | 660 | 585 | 16-39 |
| 450 | 8 | 222 | 330 | 380 | 960 | 480 | 490 | 1190 | 650 | 280 | 1335 | 575 | 714 | 685 | 610 | 20-39 |
| 500 | 20 | 229 | 350 | 410 | 1020 | 480 | 490 | 1415 | 575 | 714 | 755 | 670 | 20-42 | |||
六、雙向金屬硬密封蝶閥 安裝注意事項
蝶閥結構簡單、體積小、重量輕，其組成部分也比較少，就關鍵的幾個零部件就能構成了蝶閥，開啟的時候也非常方便，只需要把開關選擇到九十度即可，蝶閥對流體的控制非常好，可以隨時增加流量或者減少流量，閥門在運輸任何流體的時候都有一定的阻力，而蝶閥的阻力主要來自于其自身，比如蝶閥體的厚度，如果想減少對流體的阻力只需要降低其厚度即可。
彈性密封則具有受溫度限制的缺陷。
蝶閥的運用范圍也比較廣，如果用來控制流量的話就需要選擇不同的類型和閥體的大小了，因為蝶閥在設計的時候本身就比較適合一些口徑比較大的閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
1、在安裝時，閥瓣要停在關閉的位置上。
2、開啟位置應按蝶板的旋轉角度來確定。
3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
