BD343h保溫蝶閥
一、BD343H手動保溫蝶閥 產品概述
|
上海霜恒閥門有限公司專業生產的BD343H法蘭式多層次硬密封保溫蝶閥也稱夾套蝶閥，是在普通三偏心金屬硬密封蝶閥的基礎上在閥體外部焊裝了金屬夾套，在保溫蝶閥的閥體兩側裝有夾套接口，可涵入蒸汽或其它過熱氣體，以防止介質在常溫狀態下凝固或結晶。保溫蝶閥的法蘭較普通金屬硬密封蝶閥要大一到兩個規格，主要用于石油、化工、冶金、制藥等各類系統。 |
二、BD343H手動保溫蝶閥 產品型號和圖片
|
|
|
BD343H手動保溫蝶閥
|
三、BD343H手動保溫蝶閥 主要技術參數
| BD343H保溫蝶閥主要材質：零件名稱 | 材質 | |
| GB | ASTM | |
| 夾套 | 25 | 105 |
| 閥座 | WCB | A216-WCB |
| 閥體 | 25 | A105 |
| 閥桿 | 1Cr13 | A247-410 |
| 填料 | 柔性石墨 | |
| 填料壓蓋 | WCB | A216-WCB |
四、BD343H手動保溫蝶閥 外形尺寸圖
|
|

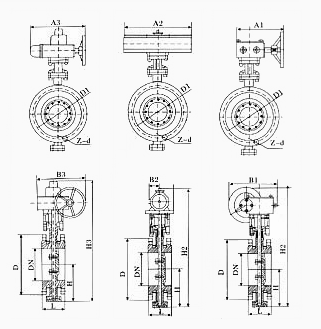

BD343H手動保溫蝶閥 外形尺寸圖
|
五、BD343H手動保溫蝶閥 外形連接尺寸
| 公稱通徑DN（mm） | 結構長度 | 外形尺寸（參考值） | ||||||||||
| （標準值）L | BD343H | BD643H | BD943H | |||||||||
| mm | 短 | 長 | H | H1 | A1 | B1 | H2 | A2 | B2 | H3 | A3 | B3 |
| 50 | 108 | 150 | 112 | 350 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 |
| 65 | 112 | 170 | 115 | 370 | 180 | 200 | 625 | 245 | 72 | 530 | 250 | 255 |
| 80 | 114 | 180 | 120 | 380 | 180 | 200 | 645 | 245 | 72 | 565 | 250 | 255 |
| 100 | 127 | 190 | 138 | 420 | 180 | 200 | 675 | 355 | 92 | 600 | 250 | 255 |
| 125 | 140 | 200 | 164 | 460 | 180 | 200 | 715 | 355 | 92 | 640 | 250 | 255 |
| 150 | 140 | 210 | 175 | 555 | 270 | 280 | 800 | 355 | 92 | 705 | 300 | 315 |
| 200 | 152 | 230 | 200 | 760 | 400 | 425 | 850 | 250 | 170 | 775 | 300 | 315 |
| 250 | 165 | 250 | 243 | 830 | 400 | 425 | 925 | 250 | 170 | 945 | 300 | 315 |
| 300 | 178 | 270 | 250 | 895 | 450 | 560 | 1035 | 450 | 220 | 1070 | 300 | 315 |
| 350 | 190 | 290 | 280 | 950 | 450 | 560 | 1070 | 450 | 220 | 1140 | 300 | 315 |
| 400 | 216 | 310 | 305 | 1190 | 535 | 580 | 1190 | 450 | 220 | 1210 | 300 | 315 |
| 450 | 222 | 330 | 350 | 1255 | 535 | 580 | 1250 | 650 | 280 | 1335 | 575 | 714 |
| 500 | 229 | 350 | 380 | 1305 | 5385 | 580 | 1290 | 650 | 280 | 1415 | 575 | 714 |
| 600 | 267 | 390 | 445 | 1340 | 570 | 660 | 1455 | 850 | 380 | 1605 | 656 | 810 |
| 700 | 292 | 430 | 480 | 1520 | 750 | 550 | 1585 | 850 | 380 | 1844 | 656 | 810 |
| 800 | 318 | 470 | 530 | 1710 | 750 | 550 | 1700 | 1250 | 380 | 2040 | 656 | 810 |
六、BD343H手動保溫蝶閥 安裝注意事項
蝶閥結構簡單、體積小、重量輕，其組成部分也比較少，就關鍵的幾個零部件就能構成了蝶閥，開啟的時候也非常方便，只需要把開關選擇到九十度即可，蝶閥對流體的控制非常好，可以隨時增加流量或者減少流量，閥門在運輸任何流體的時候都有一定的阻力，而蝶閥的阻力主要來自于其自身，比如蝶閥體的厚度，如果想減少對流體的阻力只需要降低其厚度即可。
彈性密封則具有受溫度限制的缺陷。
蝶閥的運用范圍也比較廣，如果用來控制流量的話就需要選擇不同的類型和閥體的大小了，因為蝶閥在設計的時候本身就比較適合一些口徑比較大的閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
1、在安裝時，閥瓣要停在關閉的位置上。
2、開啟位置應按蝶板的旋轉角度來確定。
3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
