兩位三通電磁閥
一、二位三通電磁閥 產品概述
|
上海霜恒閥門有限公司生產的ZC2/3型兩位三通換向電磁閥作為遠程自動控制的一個執行器，它廣泛應用于冶金、石化、制藥、城建環保、給排水、采暖空調、安全、科研、節能產業等各個領域。其流通的介質有空氣、燃氣、蒸汽、水、油、制冷劑、防腐劑等流體，用于一股流體分流到兩路管道或者兩路流體合流 |
|
|

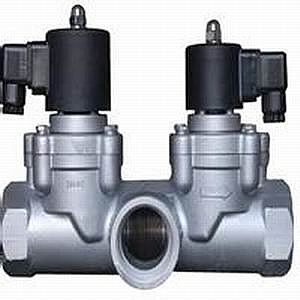

二位三通電磁閥
|
二、二位三通電磁閥 工作原理
一進一出：常閉式---當電磁閥線圈同時通電時，2通向1，1與3關閉。
當電磁閥線圈同時斷電時，2與1關閉，1通向3。
常開式---當電磁閥線圈同時斷電時，3通向1，1與2關閉。
當電磁閥線圈同時通電時，3與1關閉，1通向2。
一進二出 1：當電磁閥線圈同時通電時，1通向2，1與3關閉。
2：當電磁閥線圈同時斷電時，1與2關閉，1通向3。
二進一出 1：當電磁閥線圈同時通電時，2通向1，3與1關閉。
2：當電磁閥線圈同時斷電時，2與1關閉，3通向1。
三、二位三通電磁閥 技術參數
| 公稱 通徑 （mm） | 工 作 制 | 公稱壓力范圍 （Mpa） | 電源 電壓 （V） | 線圈 功率 | 介質 溫度 （℃） | 說 明 |
| 1 | 100％ | 無差壓 0—0.6 工藝真空 -0.1—0.6 0.02—0.6 0.02—1.6 0.02—2.5 0.02—5.0 0.03—10 0.03—20 0.03—30 0.03—40 0.03—50 0.03—60 | AC∶ 380 220 110 36 24 DC∶ 220 110 24 12 | 直流（W） 1 1.5 2 4.5 交流 (A) 0.1 0.3 0.5 | -200 -100 -60 -40 -20 0 +80 +120 +200 +350 | 動作方式： 直動、先導 |
| 2 | ||||||
| 3 | ||||||
| 4 | 控制方式： 常閉、常開 | |||||
| 5 | ||||||
| 6 | 外殼防護型式： 普通、防爆、防水型 | |||||
| 8 | ||||||
| 10 | 連接方式： 管接(內螺紋)、法蘭式 | |||||
| 12 | ||||||
| 15 | 流通介質： 水、空氣、油、燃氣 蒸氣、制冷劑、防腐劑 | |||||
| 20 | ||||||
| 25 | ||||||
| 32 | ||||||
| 40 | 閥體材質： 精密鑄造全不銹鋼體 | |||||
| 50 | ||||||
| 65 | ||||||
| 80 | ||||||
| 100 | ||||||
| 150 | ||||||
| 200 |
四、二位三通電磁閥 安裝與維護
-
爆電磁閥現場安裝必須按照國家爆炸危險場所“電氣安全規程” 中有關規定進行。
-
防爆電磁閥內外接地，必須牢固可靠。
-
防爆電磁閥引出電纜導線為三根，其中一根為接地線，另二根為工作導線。
-
防爆電磁閥安裝前應將管路內部清洗干凈。
-
如果流通的介質中有雜質，電磁閥進口端前必須安裝密度0.5mm的過濾器。
-
安裝電磁閥時注意閥體上箭頭要求與介質流向一致。
-
防爆電磁閥垂直安裝最佳，（線圈在上）。
-
防爆電磁閥維修時應斷電后開蓋，非電氣人員不得拆卸電磁閥電氣部件。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
