ZBSF全不銹鋼電磁閥
一、ZBSF不銹鋼電磁閥 產品概述
|
上海霜恒閥門有限公司生產的霜恒牌ZBSF全不銹鋼電磁閥是工業過程自動化控制系統用的執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的流體介質的通斷或流量調節控制。 |
|
|

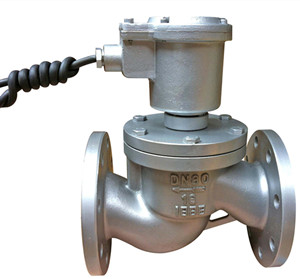

ZBSF不銹鋼電磁閥
|
二、ZBSF不銹鋼電磁閥 結構特點
1、零壓力亦能打開主閥，低壓差流量大，適用范圍廣,閥蓋采用螺紋連接，拆裝，維修方便。
2、采用特種不銹鋼制作，適用于食用流體、超凈流體及腐蝕性介質
3、不同的使用介質,采用針對性的密封, 更加提高電磁閥合理性
4、液體、氣體、油品可混合使用，更加提高電磁閥的使用范圍
5、特殊場合可持續長時間通電，采用耐高溫材料，介質流體溫度可達220℃
6、閥芯密封磨損可自動補償，更加提高電磁閥的壽命和可靠性，經受二十年長期市場考驗。
三、ZBSF不銹鋼電磁閥 結構原理
本閥為分步動作直接先導式電磁閥，根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，線圈通電后銜鐵在電磁力作用下先帶動副閥開啟，主閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，主副閥利用介質壓力而緊密關閉。常開電磁閥，線圈通電后，銜鐵在磁力作用下下移，推動副閥閥塞下移，直到和副閥座壓緊副閥關閉，由于主閥閥杯上下壓差趨于相等，主閥閥杯由磁力和自重壓緊密封面，閥門關閉。線圈斷電，磁力為零，銜鐵和副閥閥塞由彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。
四、ZBSF不銹鋼電磁閥 主要技術參數
| 工作介質 | 腐蝕性氣體、超凈流體、食用流體ZBSF-1：氣體用 、ZBSF-1Y：液體用、ZBSF-2：氣體用 ZBSF-2Y：液體用 | |||||
| 介質溫度 ℃ | ZBSF-1 (1Y)：≤60℃、ZBSF-2 (2Y)：≤200℃ | |||||
| 公稱壓力 (MPa) | 1.0、1.6 | |||||
| 工作壓差 (MPa) | 0～1.6 | |||||
| 電源電壓 | AC220V、DC24V 其余規格可作特殊訂貨 | |||||
| 使用壽命 | 按JB/T7352～94規定 | |||||
| 泄漏量 (ml/min) | 按JB/T735～94·F規定 | |||||
| 公稱通徑 (mm) | 15 | 20 | 25 | 32 | 40 | 50 |
| 流量系數 (KV) | 3.8 | 7.4 | 10.3 | 18.8 | 25.7 | 41 |
| 功耗 (VA) | 40 | 50 | ||||
五、ZBSF不銹鋼電磁閥 主要外形連接尺寸
|
公稱通徑 DN(mm) |
內螺紋連接 | 法蘭連接 | |||||||||
| H | L | G | H | L | D | D1 | D2 | b | f | n-Ød | |
| 15 | 148 | 92 | 1/2″ | 148 | 115 | 95 | 65 | 46 | 14 | 2 | 4-Ø14 |
| 20 | 148 | 92 | 3/4″ | 148 | 115 | 105 | 75 | 56 | 16 | 2 | 4-Ø14 |
| 25 | 148 | 110 | 1″ | 148 | 125 | 115 | 85 | 65 | 16 | 3 | 4-Ø14 |
| 32 | 182 | 120 | 11/4″ | 182 | 150 | 140 | 100 | 76 | 18 | 3 | 4-Ø18 |
| 40 | 182 | 140 | 11/2″ | 182 | 160 | 150 | 110 | 84 | 18 | 3 | 4-Ø18 |
| 50 | 192 | 162 | 2″ | 192 | 190 | 165 | 125 | 99 | 20 | 3 | 4-Ø18 |
|
|
ZBSF不銹鋼電磁閥外形尺寸圖
|
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
